Фрезерні верстати по металу: універсальні та з ЧПК

Як обрати фрезерний верстат по металу

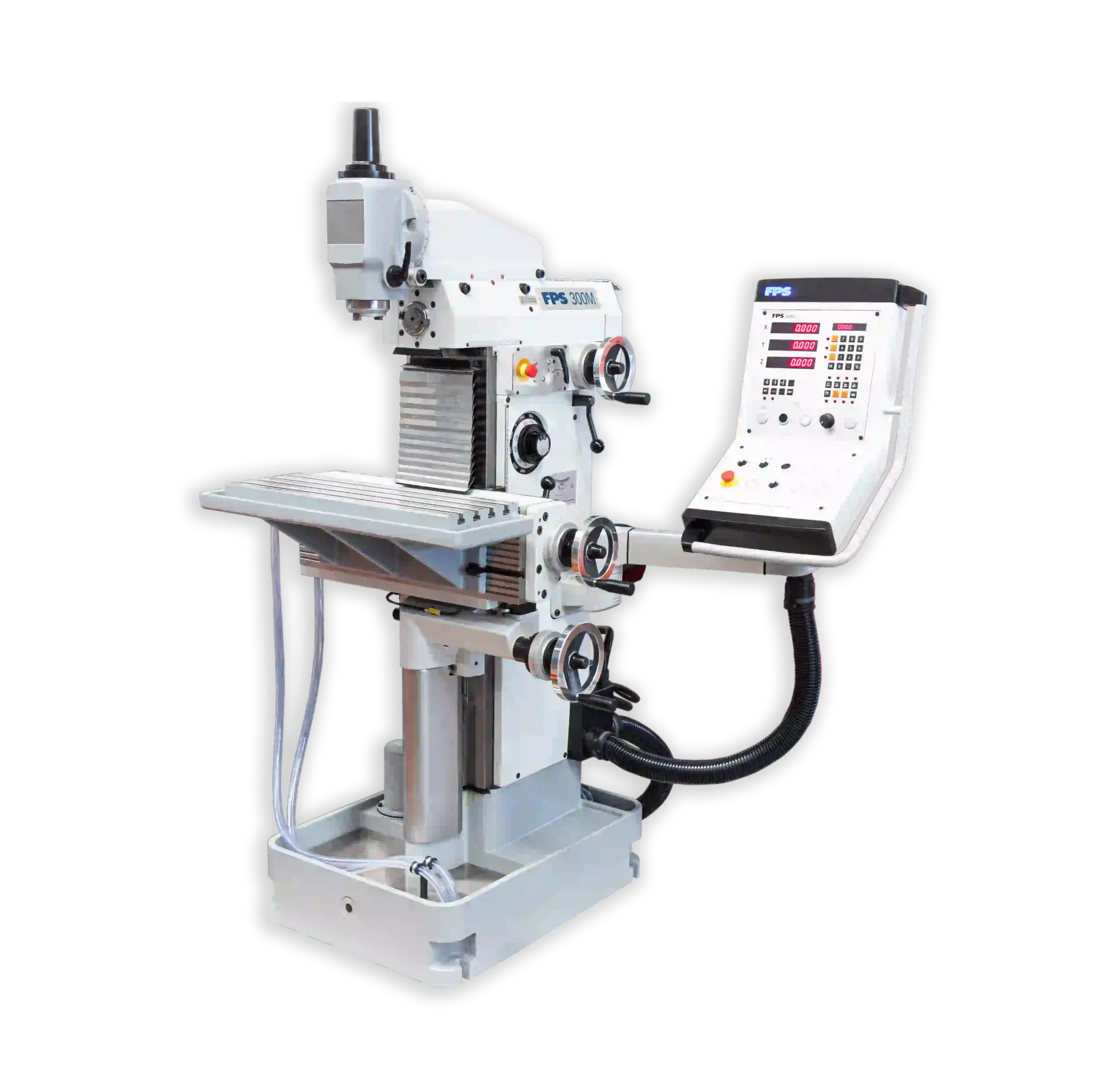

Фрезерний верстат обробляє площини, пази, уступи й контури, свердлить і розточує отвори в корпусних та плитних деталях. У каталозі LUNA — німецькі верстати FPS і верстати власного бренду LUNA китайського виробництва: від компактного FPS 300M зі столом 600×210 мм до LUNA Perseus RV зі столом до 3000×6000 мм і навантаженням до 30 т.

П’ять типів: від ручного верстата до обробного центру

Типи відрізняються тим, хто веде осі й міняє інструмент — оператор чи програма.

Що порівнювати

• Хід осей, а не лише стіл. Стіл буває довшим за хід: у LUNA Perseus 850Q CNC стіл 1000×500 мм, а хід X — 850 мм. Перевірте, чи всі поверхні деталі потрапляють у хід X/Y/Z за одне встановлення разом з лещатами чи прихватами.
• Конус шпинделя. ISO 40, SK40 і BT40 — на середніх верстатах FPS і обробних центрах Perseus Q. ISO 50 і BT50 — на важчих LUNA Perseus U5750 і серії RV, під великі торцеві фрези. Від конуса залежать оправки й патрони, які доведеться купити разом з верстатом.
• Потужність і оберти. Від 1,4/1,8 кВт у FPS 300M до 30/36 кВт у Perseus 3060RV CNC. Високі оберти, до 10 000 об/хв у Perseus Q, потрібні фрезам малого діаметра й алюмінію; великим фрезам по сталі — низькі оберти й крутний момент.
• Керування. Цифрова індикація, цикли на пульті чи повноцінне ЧПК. На FPS з ЧПК систему обирають — Siemens або Heidenhain: беріть ту, яку знають ваші оператори й під яку є постпроцесор у вашій CAM-програмі.
• Навантаження й маса. Стіл Perseus 850Q бере до 600 кг, U5750 — до 1800 кг, Perseus RV — 22–30 т. Сам верстат важить від близько 770 кг у FPS 300M до 6200 кг у Perseus 1100Q CNC — врахуйте це для підлоги, воріт і розвантаження.

Фрезерний чи свердлильно-фрезерний

Якщо основна робота — отвори, а фрезерування трапляється зрідка, достатньо свердлильного верстата з хрестовим столом. Такі моделі MAXION зібрані в розділі свердлильно-фрезерні верстати: шпиндель з конусом Морзе й пінолю, свердління до Ø35 мм, фрезерування — допоміжне. Фрезерний верстат жорсткіший, має конус ISO чи BT і подачі по осях — на ньому фрезерування є основною роботою.

Типові помилки при виборі

• Вибирати за розміром столу, не перевіривши хід осей і відстань від шпинделя до столу.
• Брати ЧПК під прості одиничні деталі: універсальний верстат з цифровою індикацією чи циклами простіший в освоєнні й не потребує програміста.
• Рахувати лише верстат: оправки, лещата, прихвати й фрези під конус шпинделя — окрема стаття бюджету.

Надішліть креслення або опис деталі, матеріал, габарити й кількість на місяць — підберемо тип і модель, оснащення, доставку й пусконалагодження. Якщо замінюєте радянський верстат, спробуйте ШІ-підбір аналога за його моделлю. Для отворів і різьб без фрезерування є свердлильні верстати, для валів і втулок — токарні.
