Шліфування — це остання операція, коли деталь уже точили чи фрезерували, а тепер потрібні розмір у сотих і чиста поверхня. Круг знімає десяті й соті міліметра там, де різець уже не бере: на загартованій сталі, на точних посадках, на дзеркальних площинах. У каталозі — верстати власного бренду LUNA серії Atlas і тайванські Palmary: столи від 460×180 до 3000×6000 мм, діаметри від 1 до 800 мм, шорсткість до Ra 0,04 мкм.

Чотири типи за формою деталі

Тип	Що обробляє	Розміри в каталозі	Моделі

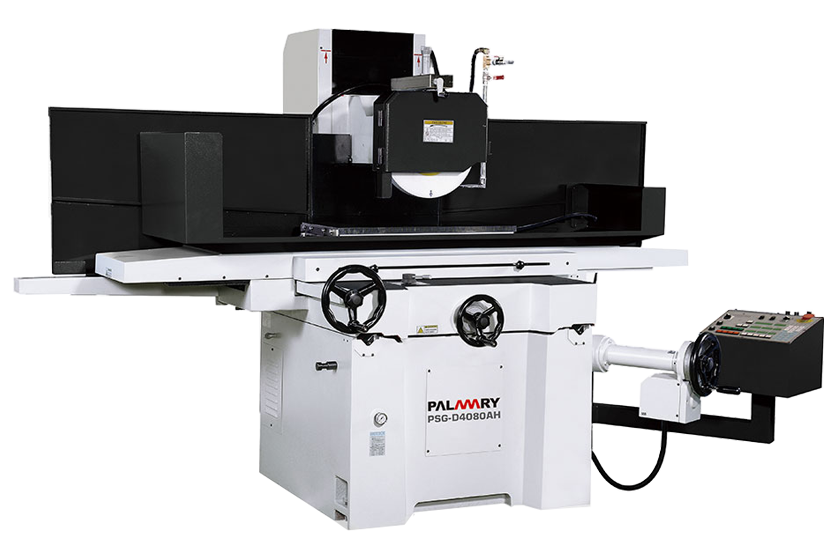

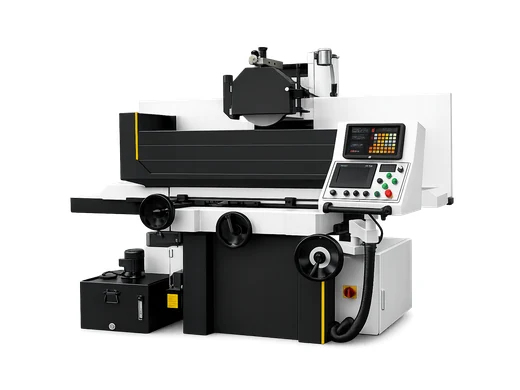

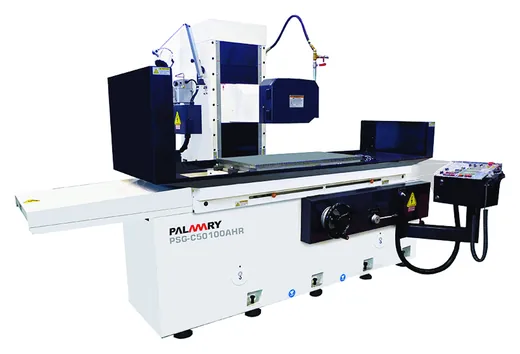

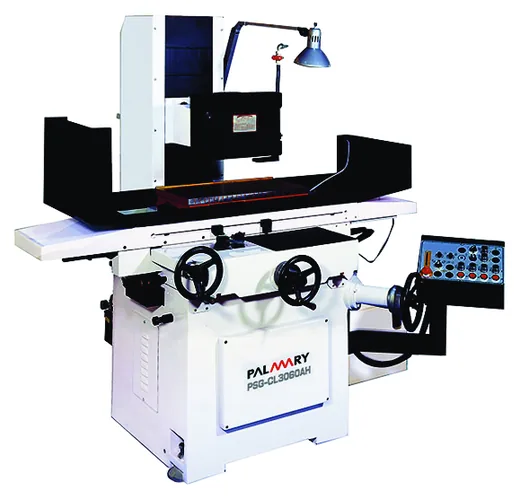

Плоскошліфувальні	площини, паралельність, пази, торці плит і пуансонів	столи від 450×150 мм до 2200 мм завдовжки	LUNA Atlas S, Palmary PSG H, AH, AHR і NC

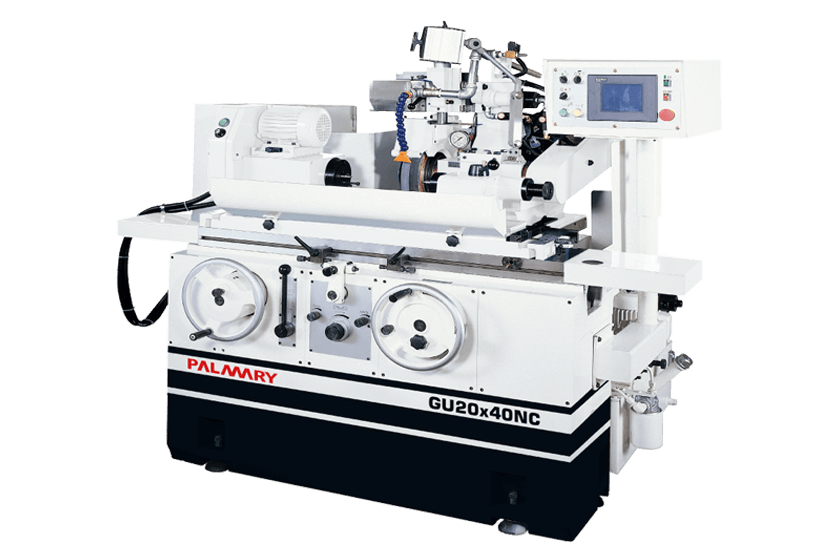

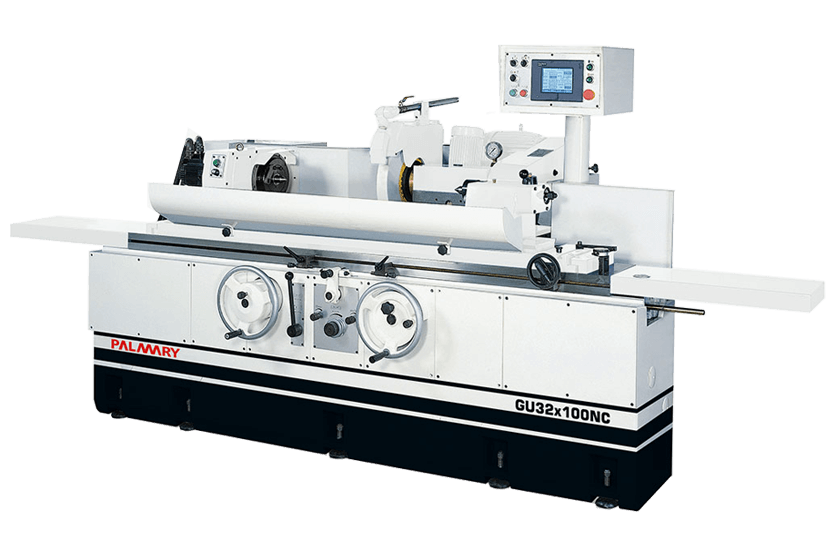

Круглошліфувальні	вали, осі, шийки під підшипники, конуси, внутрішні отвори	Ø5–800 мм, між центрами 400–5000 мм	LUNA Atlas C, Palmary GU

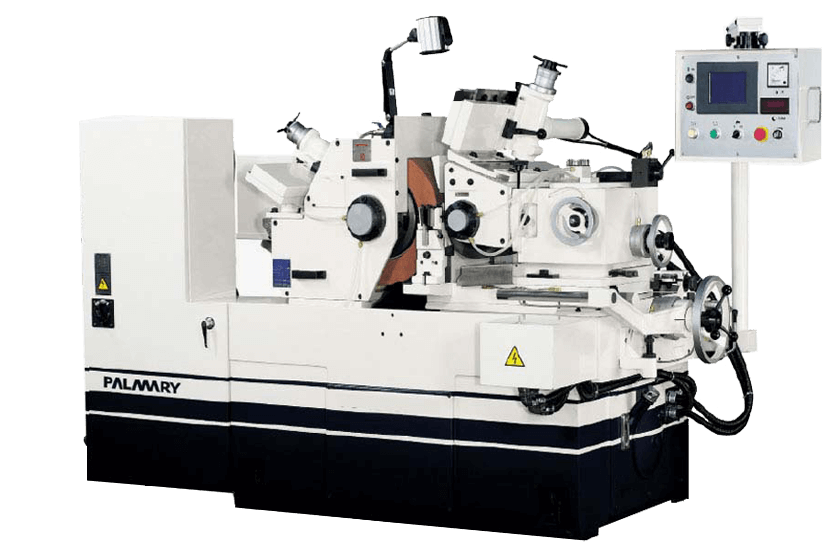

Безцентрово-шліфувальні	серії коротких тіл обертання: штифти, ролики, осі, втулки	Ø1–160 мм	Palmary PC

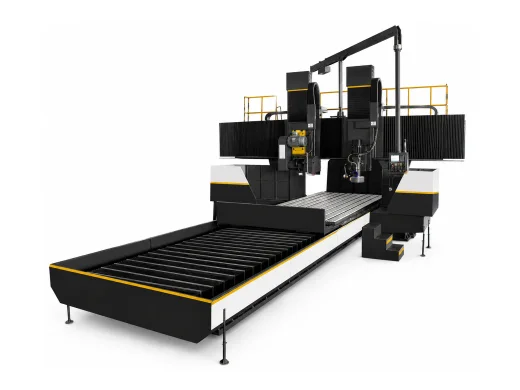

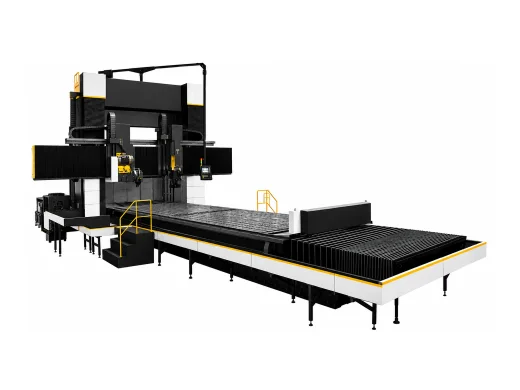

Портальні плоскошліфувальні	великі плити, станини, напрямні, зварні рами	столи до 3000×6000 мм, маса до 60 т	LUNA Atlas G

Три рівні автоматизації

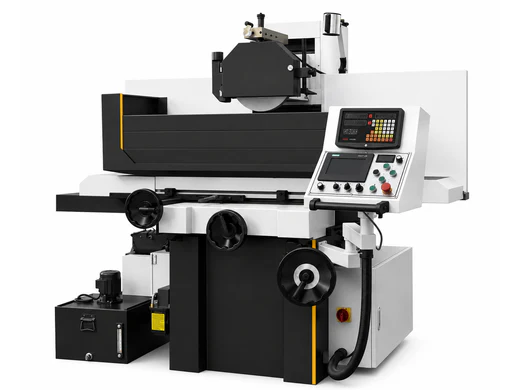

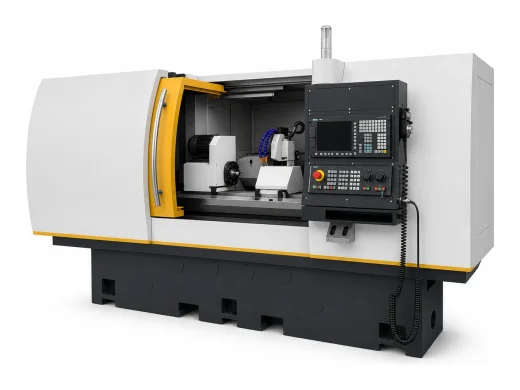

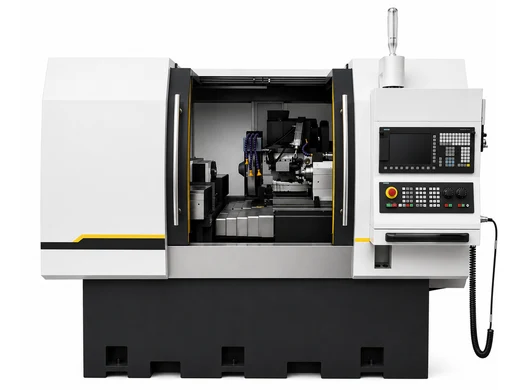

Той самий тип верстата буває з різним керуванням, і в каталозі під це є окремі розділи. Ручні та гідравлічні — оператор веде подачі сам або задає хід столу гідравлікою. NC — сервоприводи на вертикальній і поперечній осях, цикл задають на пульті: плоскошліфувальні з NC і круглошліфувальні з NC. ЧПК — усі осі з інтерполяцією й програмою: плоскошліфувальні з ЧПК і круглошліфувальні з ЧПК. Чим вища автоматизація, тим менше залежить від оператора повторюваність на серії.

Що порівнювати

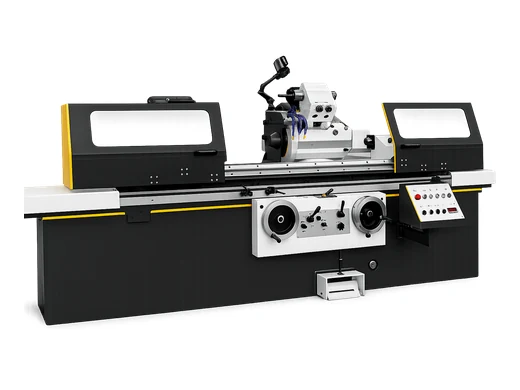

Розмір деталі, а не тільки столу. У плоскошліфувальних дивіться і стіл, і магнітну плиту: у LUNA Atlas S 3063 стіл 635×305 мм, а магнітний стіл — 300×600 мм. У круглошліфувальних — діапазон діаметрів і відстань між центрами: від Ø5–200 мм і 500 мм у Atlas C 1420 до Ø50–800 мм і 5000 мм у Atlas C 1380A.
Шорсткість і точність. У картках заявлено від Ra 0,63 мкм на простих плоскошліфувальних до Ra 0,04 мкм на круглошліфувальних Atlas C 1432 і моделях з ЧПК. Дискретність подачі 0,0001 мм у Palmary PSG з NC — це те, чим керують, а не те, що гарантовано виходить на деталі: реальний результат залежить від круга, правки, жорсткості й температури.
Круг і правка. Розміри кругів у каталозі — від 200×13×31,75 мм на настільних Atlas S 618A до 600×150×305 мм на портальних. Круг тупиться й засалюється, тому правка — обов’язкова частина циклу, а її тип і оснащення варто узгодити разом з верстатом.
Жорсткість і маса. Від 650 кг у настільного Atlas S 618A до 60 т у портального Atlas G 7535/60 CNC. Для шліфування маса — це не «важче значить краще», а стійкість до вібрації: саме вона тримає розмір на довгому проході.
Охолодження й фільтрація. Шліфувальний шлам — це абразив із металом. Без нормальної фільтрації він повертається в зону різання й псує поверхню, тому систему ЗОР рахують разом з верстатом, а не «потім».

Типові помилки при виборі

Орієнтуватися на розмір столу, забувши про магнітну плиту: закріпити деталь можна тільки на ній.
Чекати Ra з картки без правки круга, балансування й прогріву верстата — цифри дають у налагодженому циклі.
Брати ЧПК там, де деталі різні щоразу: на одиничних роботах виграє простий верстат із гідравлічним столом.
Не закласти фундамент і кран для портальних моделей: вони важать десятки тонн.

Надішліть креслення деталі з допусками й шорсткістю, матеріал і твердість, розміри й кількість на місяць — підберемо тип, модель, круг і оснащення, порахуємо доставку й запуск. Шліфування зазвичай іде після токарної або фрезерної обробки — ці розділи поруч.

Питання й відповіді

Плоске чи кругле шліфування?

Це визначає форма поверхні. Площини, паралельні та перпендикулярні грані, пази — плоскошліфувальний верстат. Циліндричні поверхні: вали, шийки під підшипники, конуси, внутрішні отвори — круглошліфувальний. Для серій коротких валиків і штифтів є третій варіант — безцентрове шліфування.

Що дає ЧПК у шліфуванні?

Повторюваність і складні профілі. На верстаті з ЧПК цикл з усіма проходами, виходженням іскри й правкою круга записаний у програму — друга деталь виходить така сама, як перша, незалежно від зміни. На одиничних деталях вигоди майже немає: там швидше налаштувати гідравлічний верстат.

Яку шорсткість реально отримати?

У картках каталогу — від Ra 0,63 до Ra 0,04 мкм залежно від моделі. Це досяжні значення в налагодженому циклі: з правильним кругом, свіжою правкою, стабільним охолодженням і без вібрації. Під конкретну деталь режим підбирають на запуску.

Скільки коштує шліфувальний верстат?

Ціна залежить від типу, розміру, керування й оснащення, а також від умов доставки, тому на сайті її немає. Надішліть запит — підготуємо пропозицію з доставкою, пусконалагодженням і навчанням.

Що надіслати для підбору?

Креслення деталі з допусками й шорсткістю, матеріал і твердість після термообробки, габарити й масу, припуск під шліфування, кількість на місяць. За цими даними підберемо тип верстата, круг і оснащення.

Не впевнені, яка модель підійде?

Надішліть параметри деталі — підберемо і прорахуємо.
