Токарні верстати по металу: універсальні та з ЧПК

Як обрати токарний верстат по металу

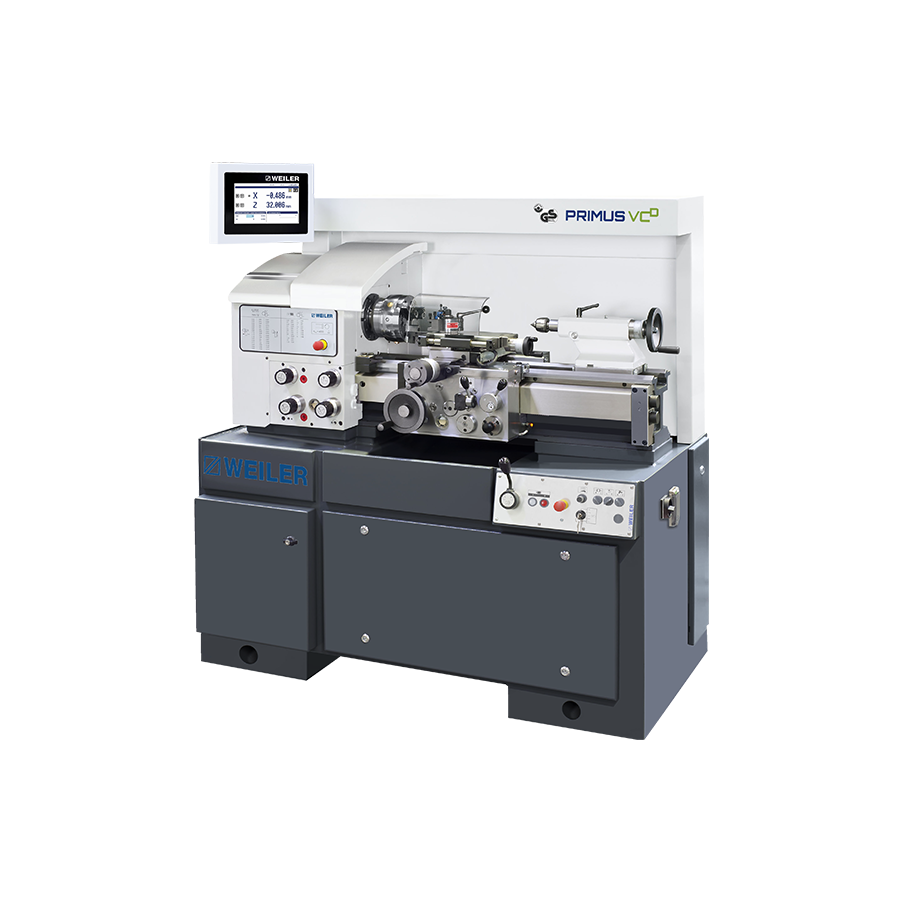

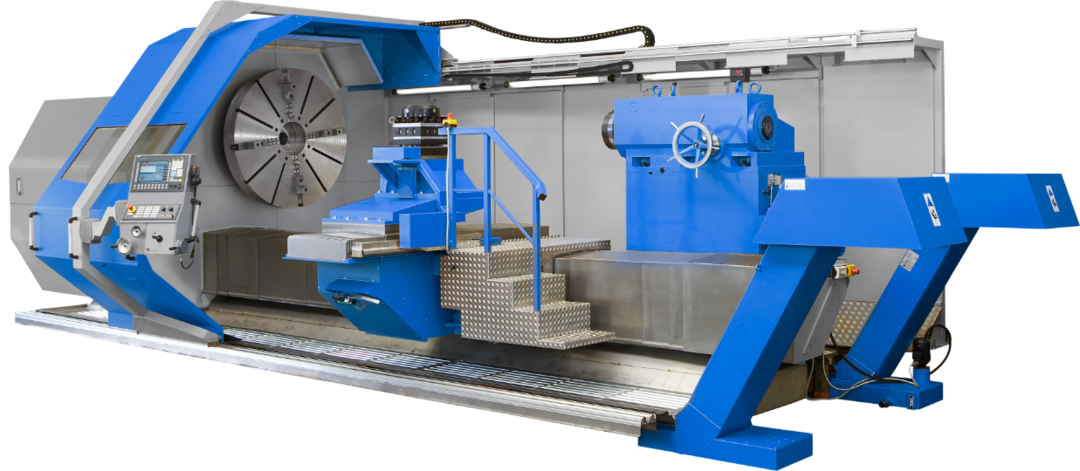

Токарний верстат обробляє деталі обертання — вали, осі, втулки, фланці, диски й кільця: точить зовнішні й внутрішні поверхні, торці, канавки й конуси, нарізає різьби, свердлить і розточує по осі. У каталозі — німецькі верстати Weiler і Seiger та верстати власного бренду LUNA китайського виробництва: від компактного Weiler Primus з діаметром над станиною 280 мм і 500 мм між центрами до Weiler E200 і Seiger SLZ 2000 з діаметром 2000 мм і відстанню між центрами до 16 і 20 м.

П’ять типів токарних верстатів

Типи відрізняються тим, хто веде супорт — оператор, цикл на пульті чи програма, — і тим, як стоїть шпиндель.

Що порівнювати

• Діаметр над станиною і діаметр обробки. Діаметр над станиною показує, яка деталь обертається над напрямними, але над супортом обробляють менший діаметр. У LUNA Altair 35 CNC над станиною 580 мм, а найбільший діаметр обробки — 360 мм. Для деталі з фланцем чи буртом перевірте обидва розміри.

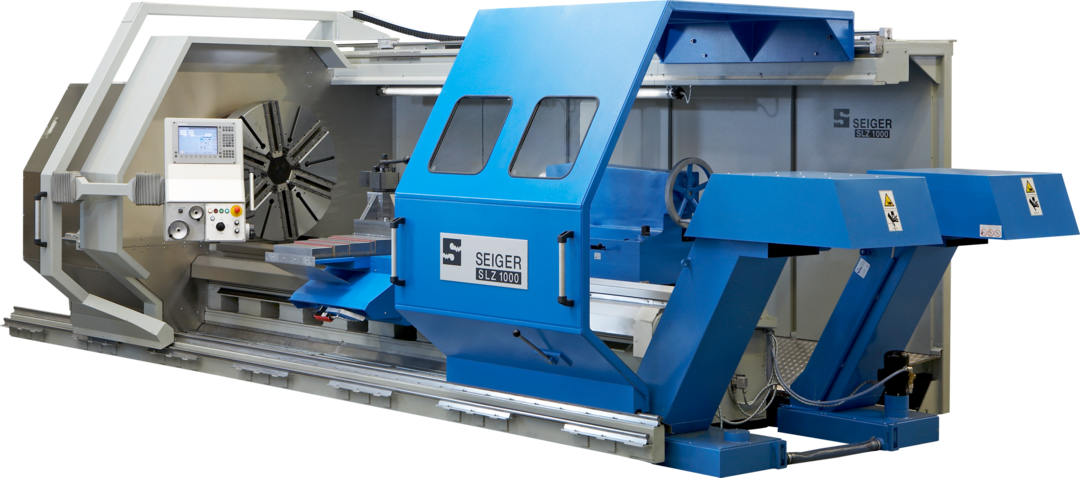

• Відстань між центрами. Від неї залежить найдовший вал: у LUNA Altair 6140A — від 650 до 1900 мм, у важких Altair 6180 і 6280 — до 10 000 мм, у Seiger SLZ 1000 E і більших — до 20 000 мм. Довгий тонкий вал без опори прогинається під різцем, тому люнети варто закласти в комплектацію одразу.
• Отвір шпинделя. Крізь нього подають пруток чи трубу. У LUNA Altair 6140A — 52 мм, у 6140B/A з тим самим діаметром над станиною — 80 мм, в Altair 6180 і 6280 — 104/140 мм. Для різьб на трубах до Ø340 мм є трубонарізні верстати з отвором шпинделя 300–365 мм.

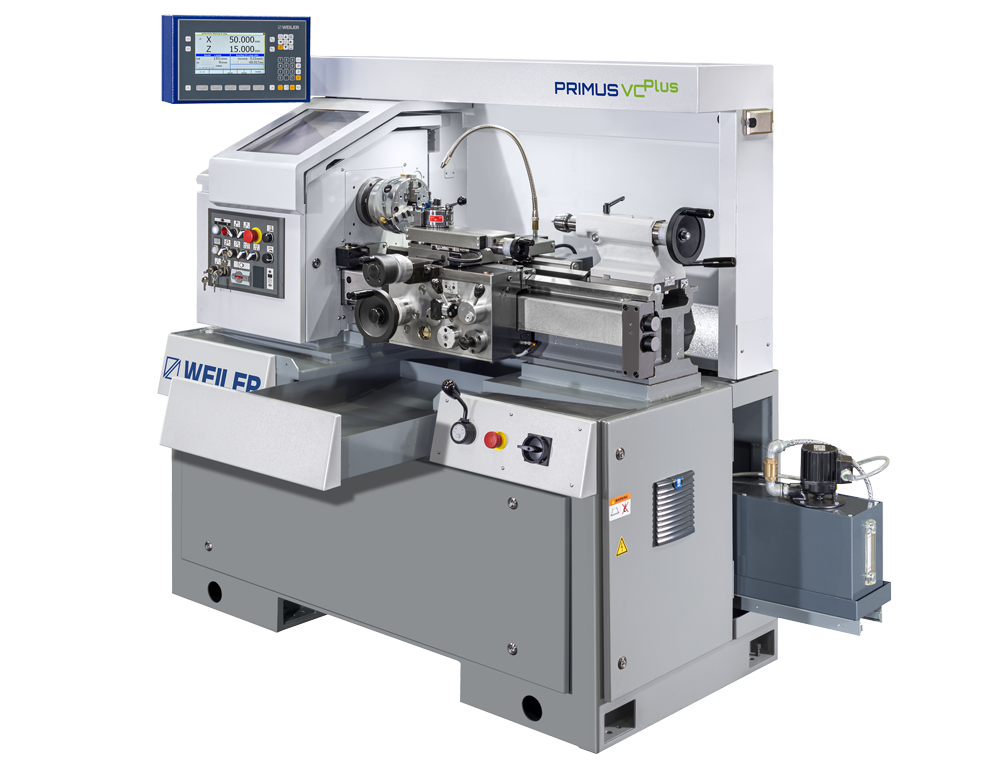

• Оберти, потужність і момент. Малі діаметри й алюміній потребують обертів — до 5000 об/хв у Weiler Praktikant VCPlus. Великим діаметрам потрібні низькі оберти й момент: 3,15–315 об/хв і 22 кВт у LUNA Altair 61100–61160, 8000 Н·м на шпинделі в серії Altair 125 CNC.
• Керування. Ручне, з цифровою індикацією, циклічне або ЧПК. На LUNA Altair з прямою станиною систему ЧПК обирають — FANUC, Siemens або GSK, на Seiger з циклами — Heidenhain MANUALplus 620 або Siemens. Беріть ту, яку знають ваші оператори й наладчики.

Замість 16К20, 1К62 чи 1М63

Радянські 16К20 і 1К62 мають діаметр над станиною 400 мм, 1М63 — 630 мм. Той самий клас у каталозі — LUNA Altair 6140A і 6140B/A на 400 мм та LUNA Altair 6163 і 6263 на 630 мм. Порівнюйте не лише діаметр, а й відстань між центрами, отвір шпинделя й потужність — під ваші деталі, а не під старий паспорт. Якщо на старому верстаті роблять повторювані деталі, подивіться й верстати з циклічним керуванням. Модель на заміну за назвою старого верстата допоможе знайти ШІ-підбір аналога. Що перевірити перед заміною — у статті Чим замінити 16К20, 1К62 і 1М63.

Типові помилки при виборі

• Вибирати за діаметром над станиною, не перевіривши діаметр над супортом і відстань між центрами.
• Брати ЧПК під ремонт і одиничні деталі: універсальний верстат чи верстат з циклами простіший в освоєнні й не потребує програміста.
• Рахувати лише верстат: патрони, люнети, різцетримачі, обертові центри й інструмент — окрема стаття бюджету.

Надішліть креслення або ескіз деталі, матеріал, найбільший діаметр і довжину та кількість на місяць — підберемо тип і модель, патрони й оснащення, доставку й пусконалагодження. Для площин, пазів і корпусних деталей є фрезерні верстати, для отворів і різьб у корпусах — свердлильні, для чистової обробки валів після токарної — шліфувальні.
