Електроерозійна обробка знімає метал не різцем, а розрядом: між електродом і деталлю в діелектрику проскакує іскра й випаровує мікрооб’єм металу. Різальних зусиль немає, тому твердість деталі не має значення — загартована сталь, твердий сплав і жароміцні сплави обробляються так само, як сира сталь. Обмеження одне, зате жорстке: матеріал має проводити струм.

Три процеси — три різні задачі

Процеси не замінюють один одного, а доповнюють. Дріт ріже наскрізь — глухої порожнини ним не зробити, це робота прошивного верстата. А щоб завести дріт усередину контуру, який не виходить на край заготовки, потрібен стартовий отвір — його свердлять електроерозійно, бо матеріал уже загартований. Тому в цеху ці три верстати часто стоять поруч.

Що спитають при підборі

• Матеріал і термообробка. Сплав і стан після гартування визначають режими. І перше, що перевіряють: чи проводить матеріал струм — кераміку й пластик електроерозією не обробляють.
• Креслення контуру або порожнини. Для дроту — мінімальні радіуси, кут конуса й висота деталі. Для прошивання — глибина, радіуси й форма електрода. Для свердління — діаметр, глибина й кут виходу.
• Габарити й маса заготовки. Їх звіряють разом із пристроєм кріплення: деталь, яка вміщається за розміром, може не пройти за масою або за способом занурення у ванну.
• Допуск і шорсткість. Від них залежать діаметр дроту, режими й кількість проходів — а отже й час. Чистова обробка за кілька проходів коштує часу, який треба закласти в розрахунок.
• Скільки деталей за зміну. Від цього залежить, чи потрібні автоматичне заправлення дроту, автоматична зміна електродів і робота без оператора вночі.

Чим це не є

Електроерозія повільніша за фрезерування — і це нормально, бо вона робить те, чого фрезерування не може: обробляє деталь після гартування, бере твердий сплав, дає гострий внутрішній кут без радіуса фрези, ріже тонкі ребра й вузькі глибокі пази без відтискання інструмента. Якщо деталь можна відфрезерувати, її фрезерують. Електроерозію ставлять там, де інакше не виходить.

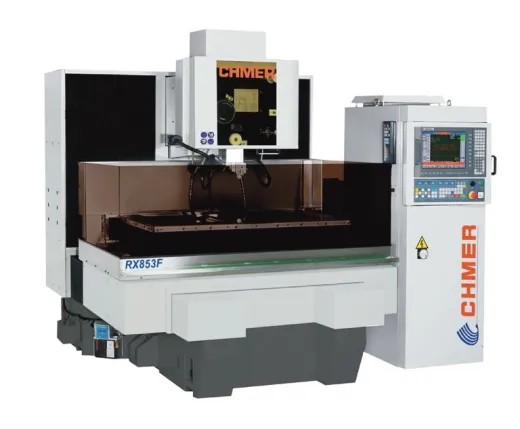

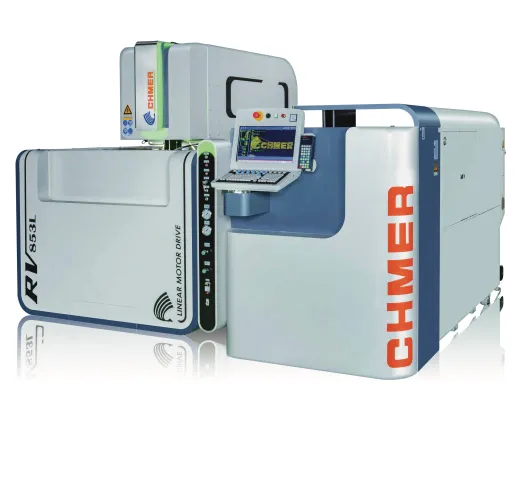

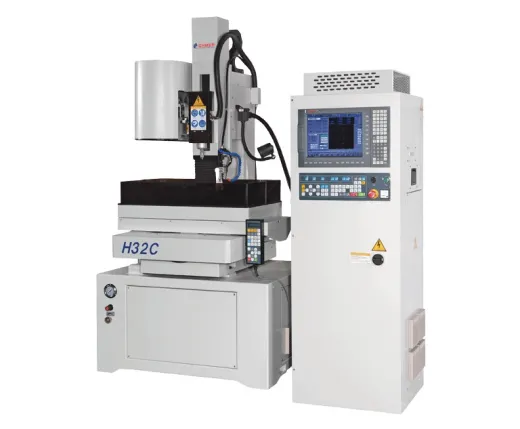

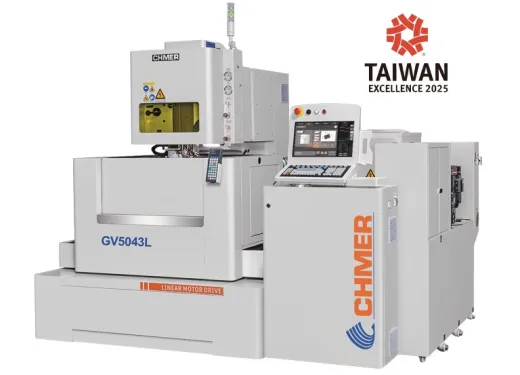

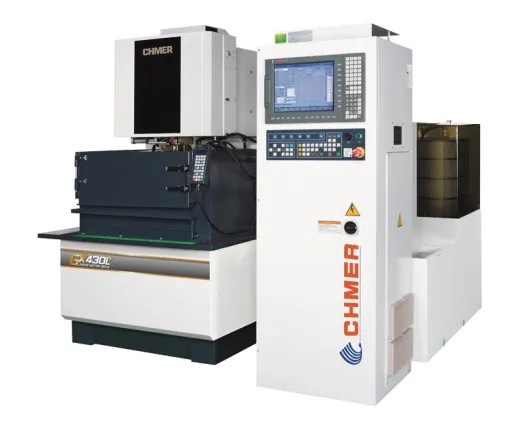

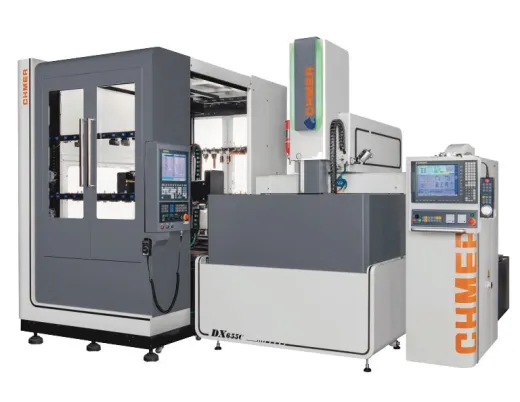

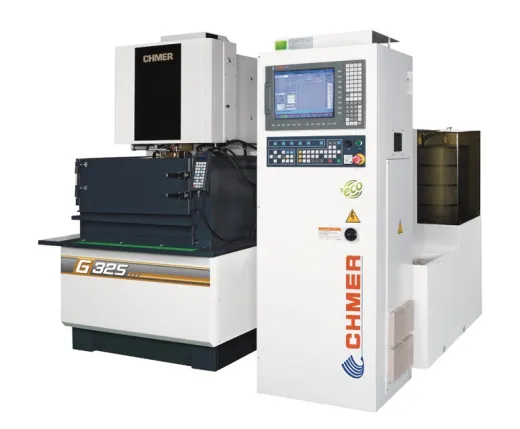

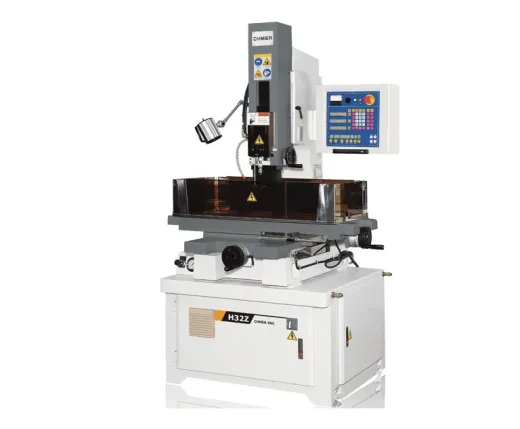

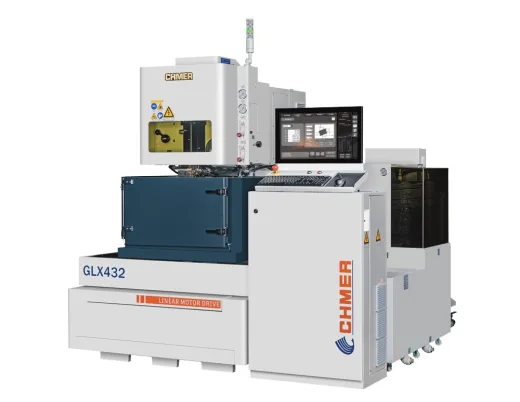

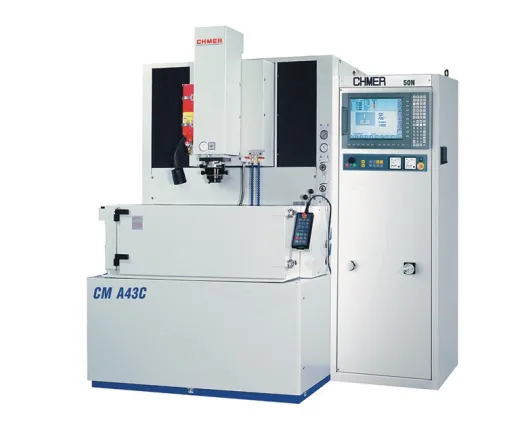

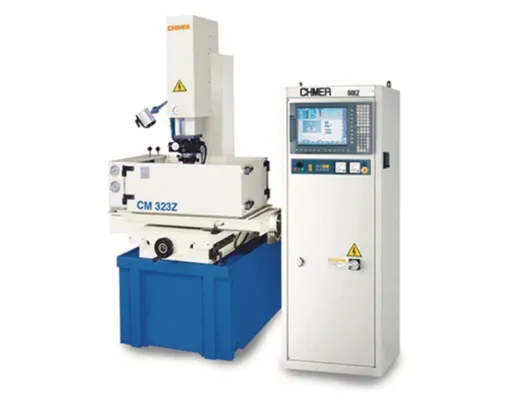

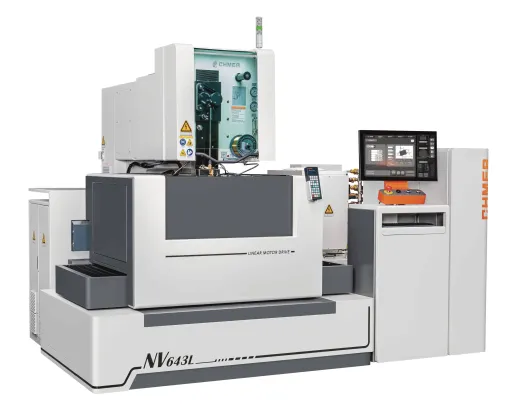

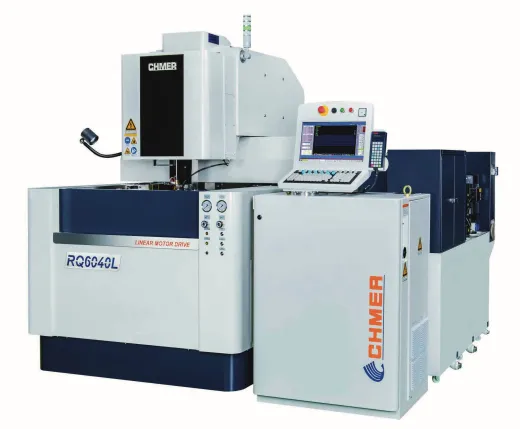

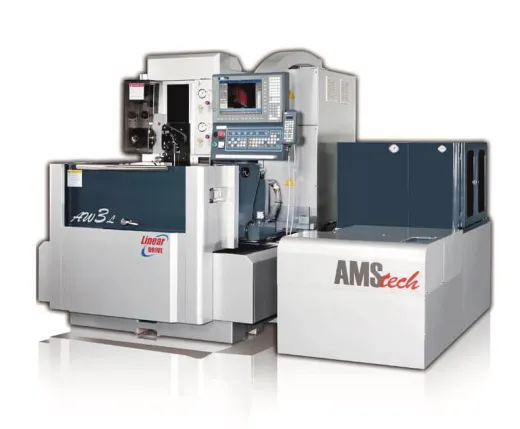

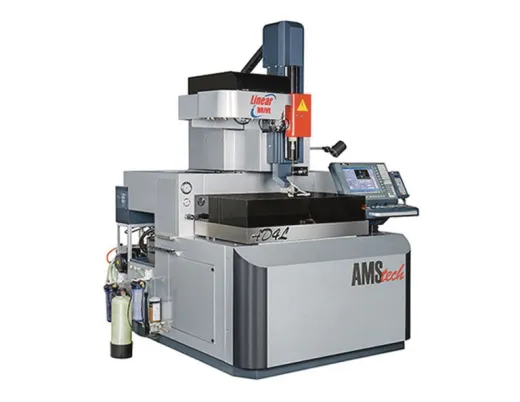

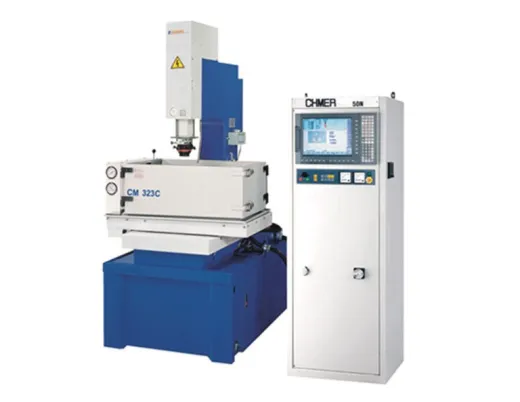

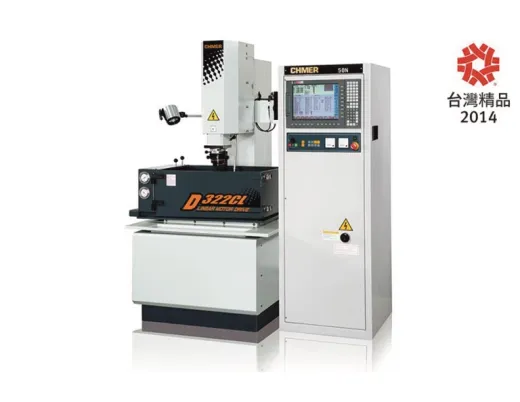

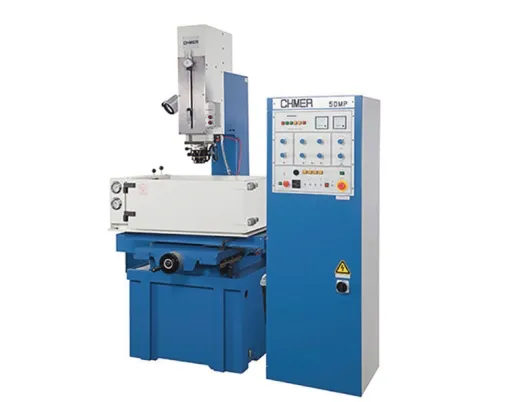

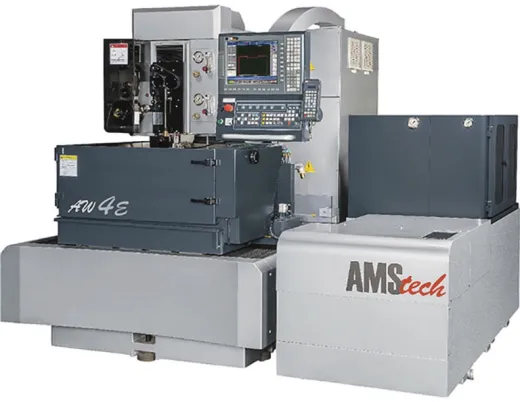

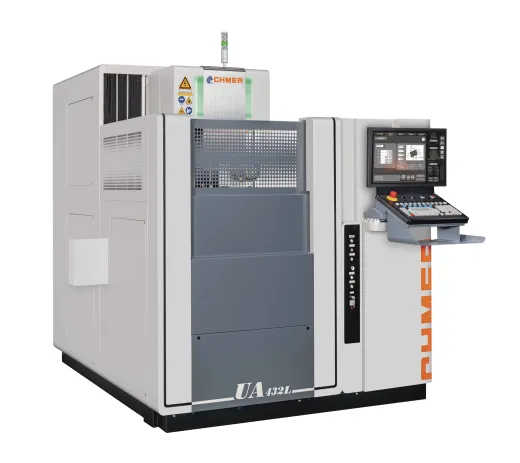

Обладнання в розділі — тайванської CHMER. Діапазон широкий: у дротяних верстатах ходи X/Y від 360×250 до 1200×800 мм і заготовка до 5000 кг, у прошивних — від 300×200 до 3000×750 мм і заготовка до 16 000 кг, у свердлильних — від 300×250 до 600×800 мм.
