Свердлильні верстати по металу

Свердлильні верстати MAXION, Weiler і LUNA: настільні, колонні, радіальні, різьбонарізні, свердлильно-фрезерні й багатопозиційні, а також протяжний верстат NARGESA.

3D-огляд: Свердлильні верстати

40 МОДЕЛЕЙ · 3D
СКРОЛЬТЕ — ВЕРСТАТ ЗБИРАЄТЬСЯ · ТЯГНІТЬ — ОБЕРТАЄТЬСЯ
40 / Моделі категорії

Оберіть модель

Як обрати

Як обрати свердлильний верстат по металу

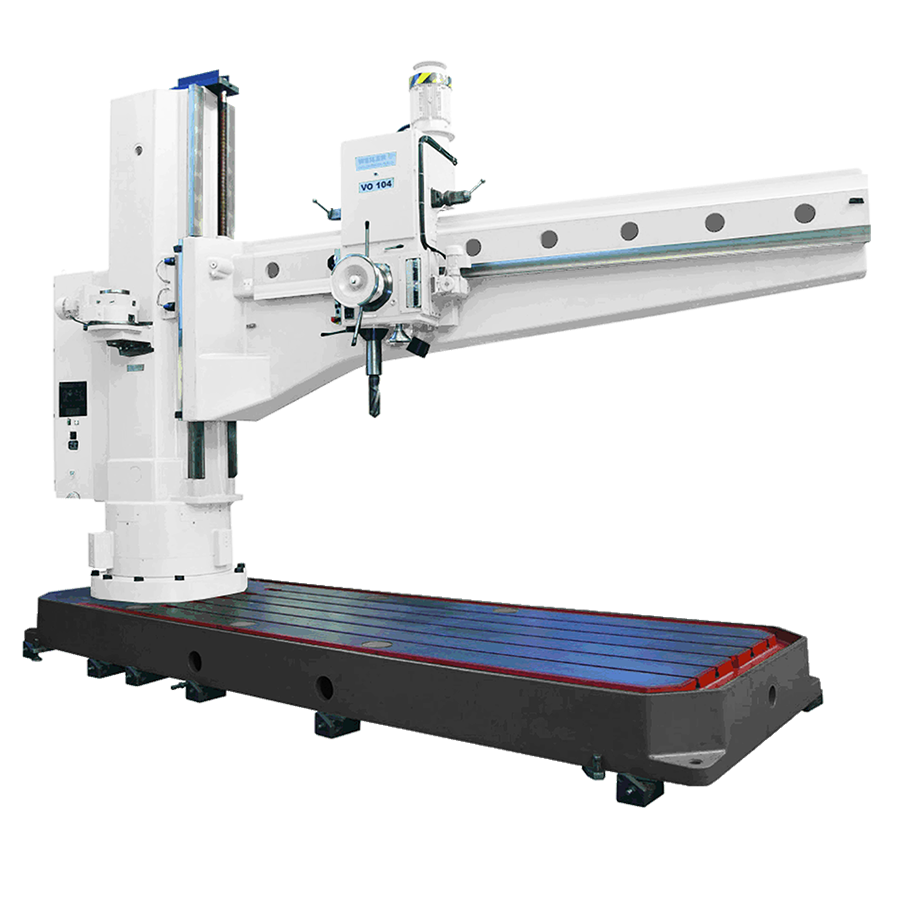

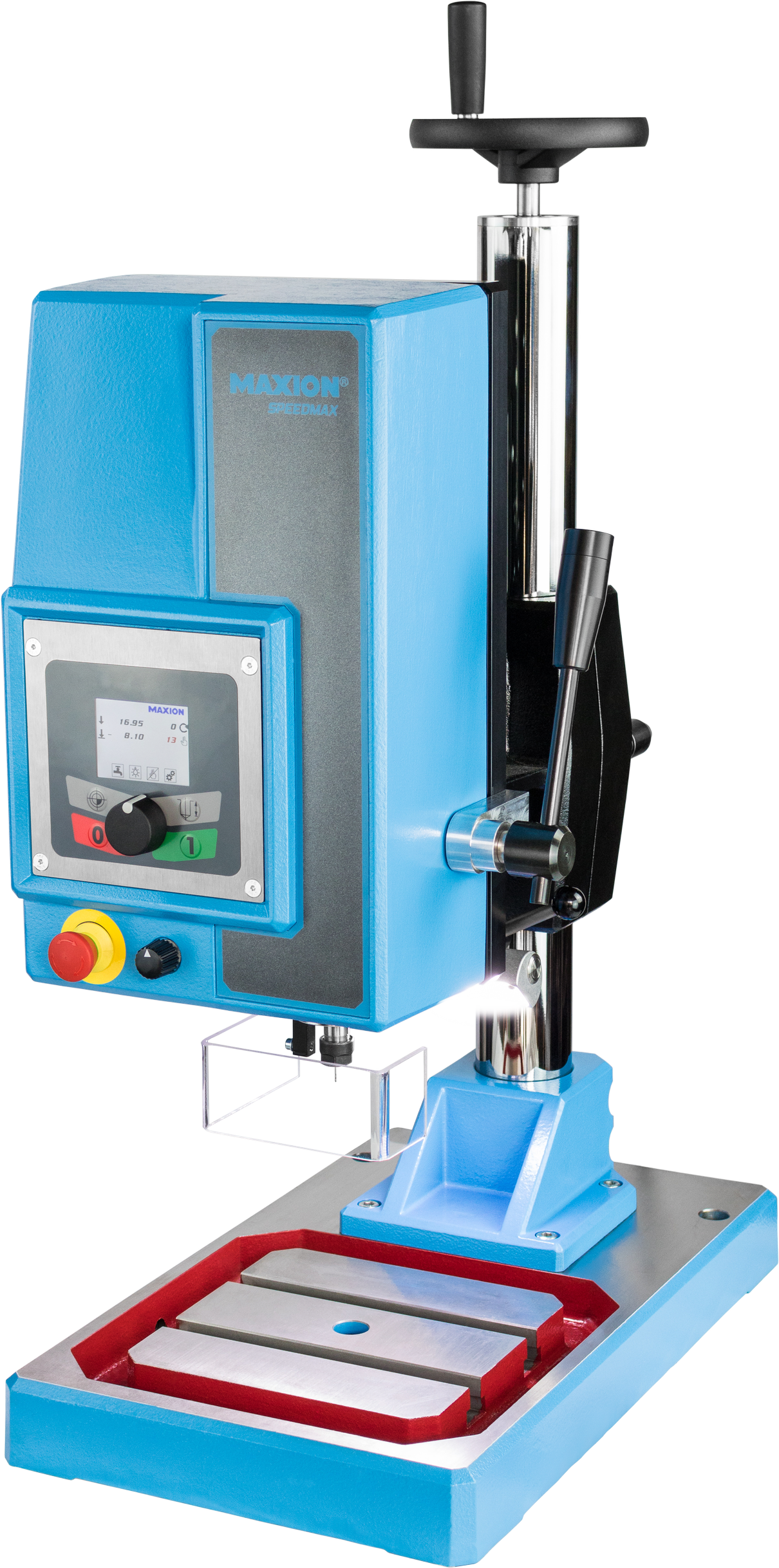

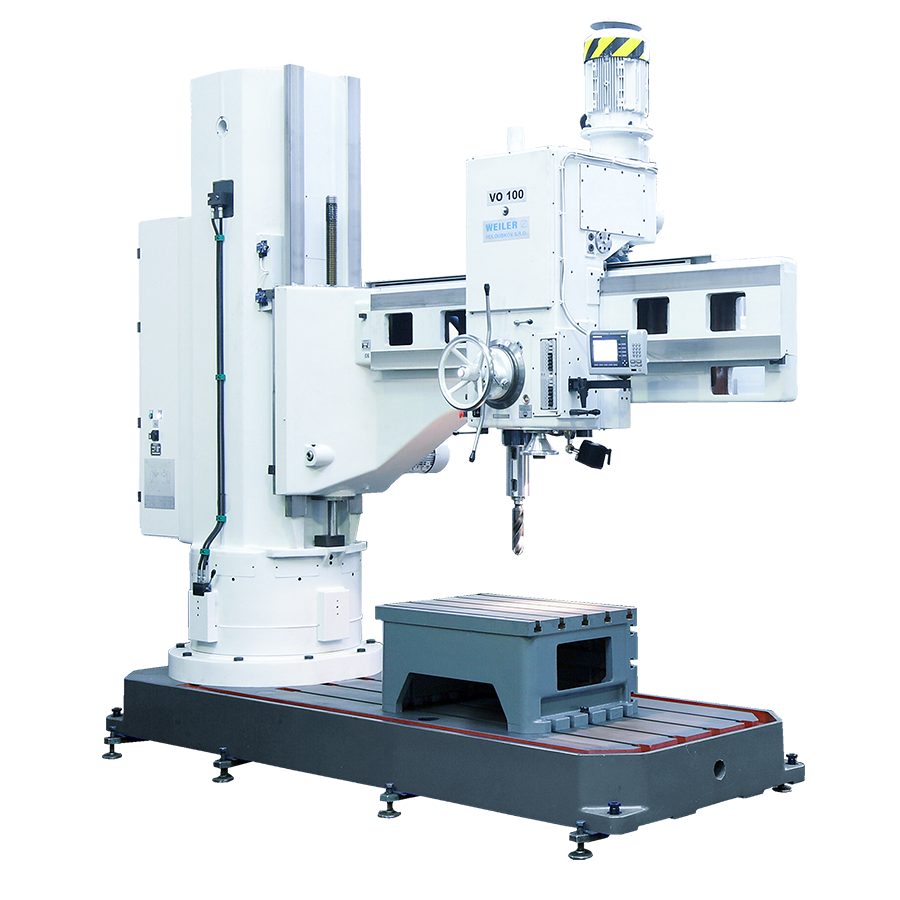

Свердлильний верстат свердлить, розсвердлює, зенкує й розвертає отвори, а багато моделей ще й нарізають різьбу. У каталозі LUNA — німецькі MAXION і Weiler та радіальний верстат власного бренду LUNA: від швидкісного настільного MAXION SPEEDMAX для отворів до Ø4 мм і 24 000 об/хв до радіальних Weiler VO100 і VO104 на Ø100 мм з вильотом до 4000 мм.

Сім типів у каталозі

ТипКоли обратиУ каталозі

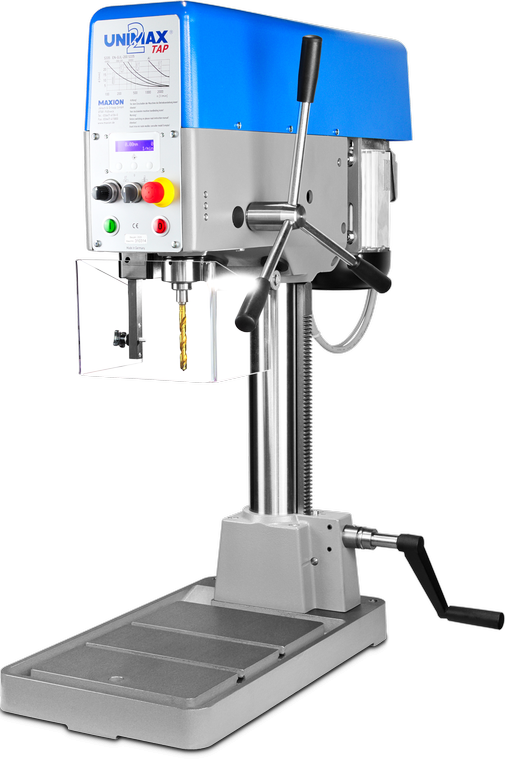

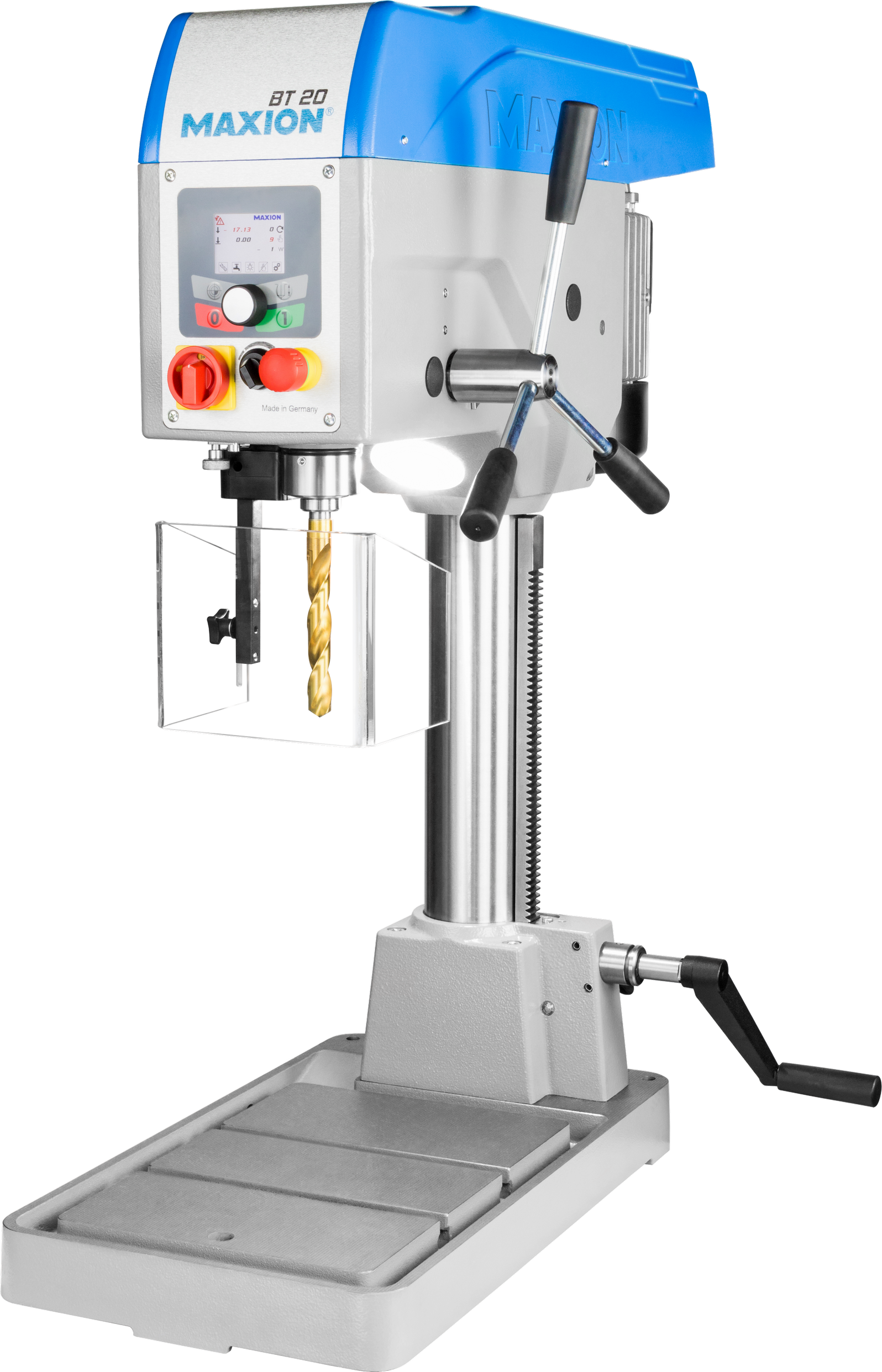

Настільні свердлильні верстатималі отвори в невеликих деталях; верстат стоїть на верстакуMAXION, Ø4–Ø20 мм

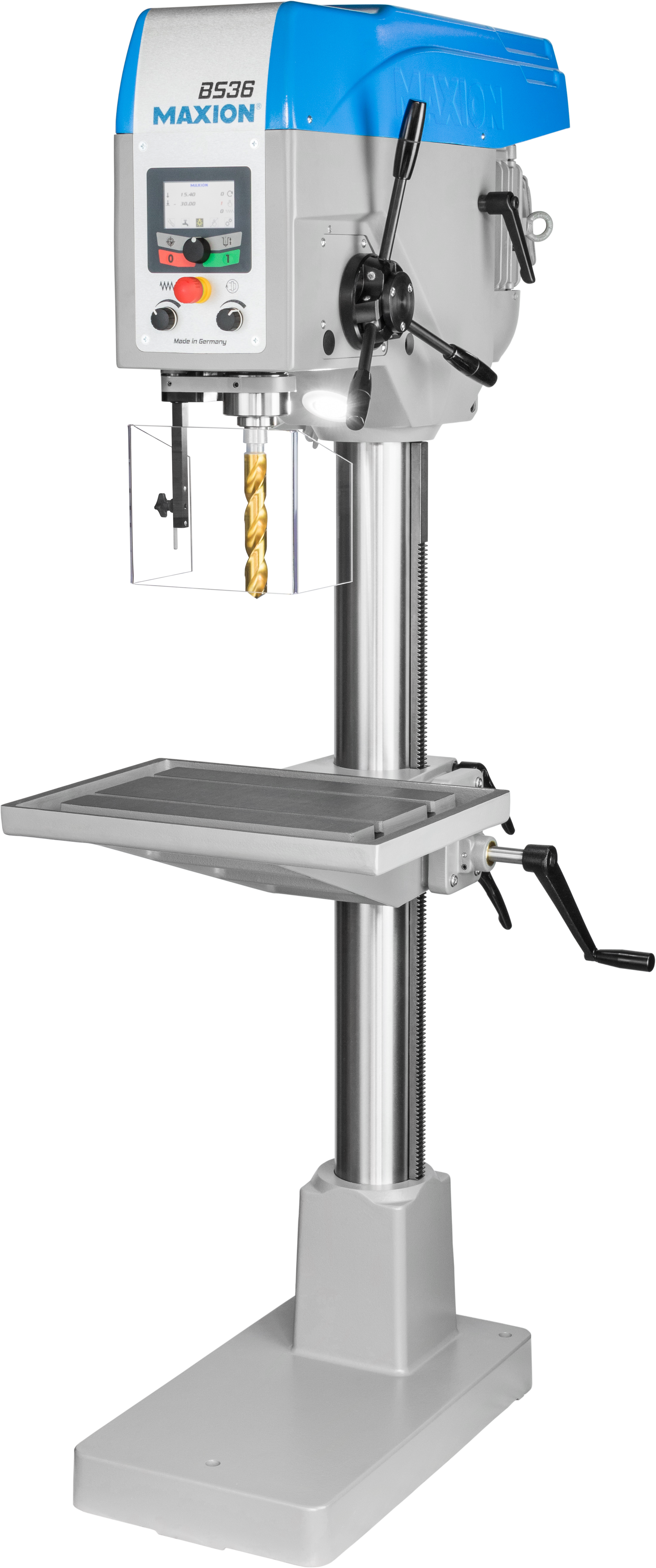

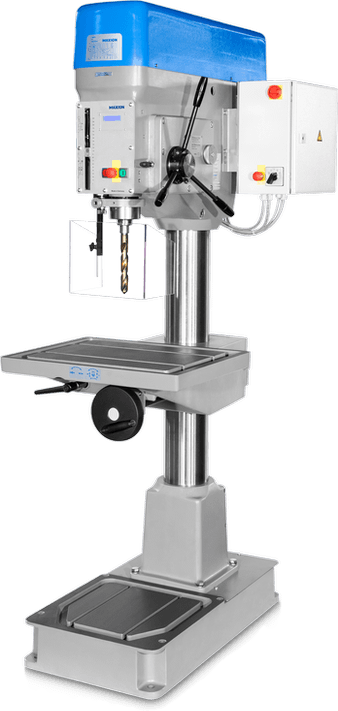

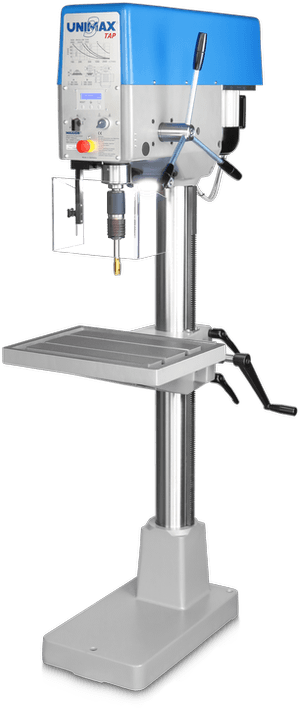

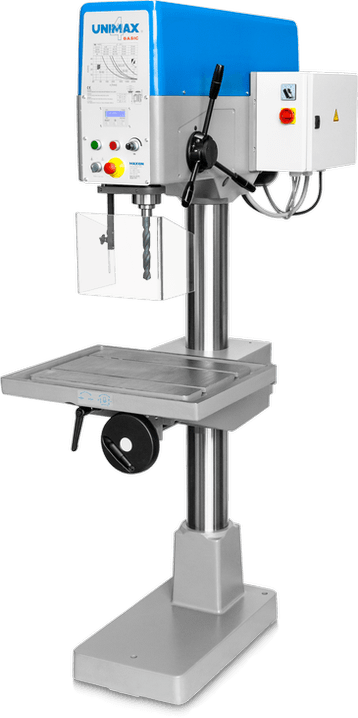

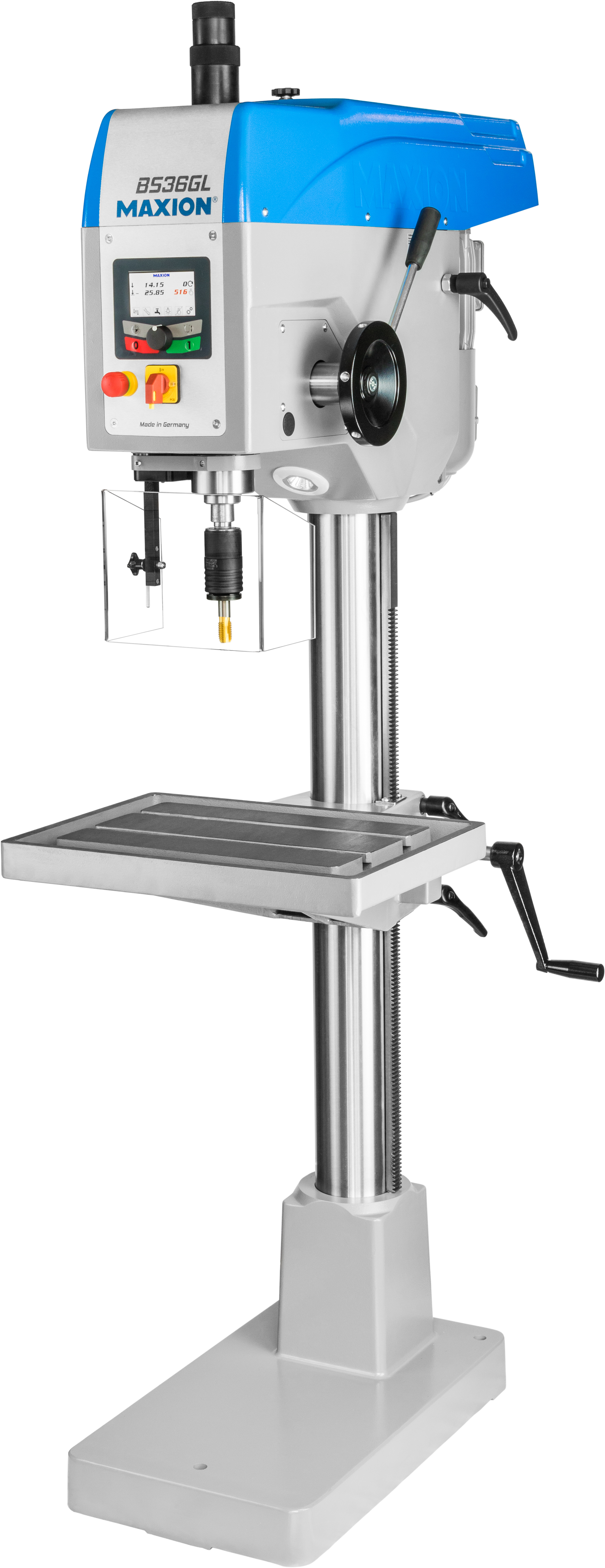

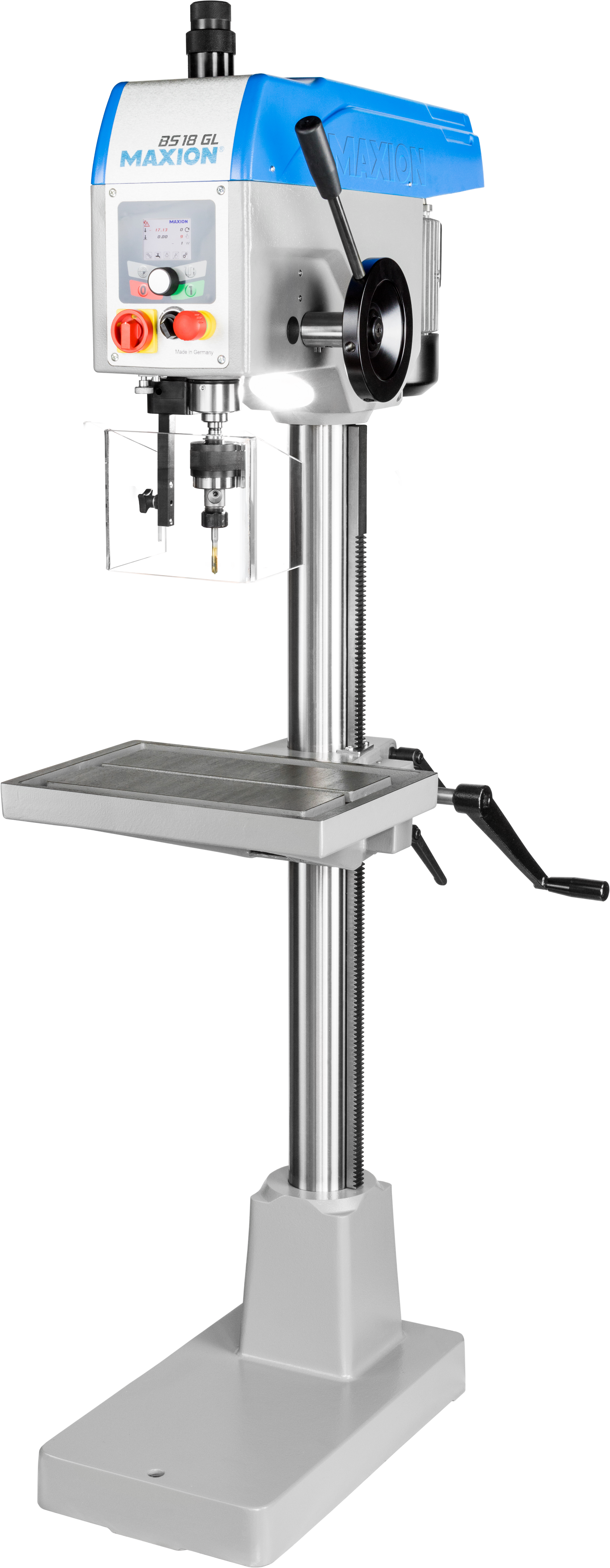

Колонні свердлильні верстатиосновний верстат цеху: більші отвори, виліт і хід шпинделя, автоподача на частині моделейMAXION, Ø18–Ø50 мм, різьба до M45
Радіально-свердлильні верстативеликі й важкі деталі: головка переміщується над деталлю, деталь не переставляютьWeiler і LUNA Octans, Ø50–Ø100 мм, виліт до 4000 мм
Різьбонарізні верстатисерії різьб: подача в крок різьби й реверс шпинделяMAXION, M1–M30

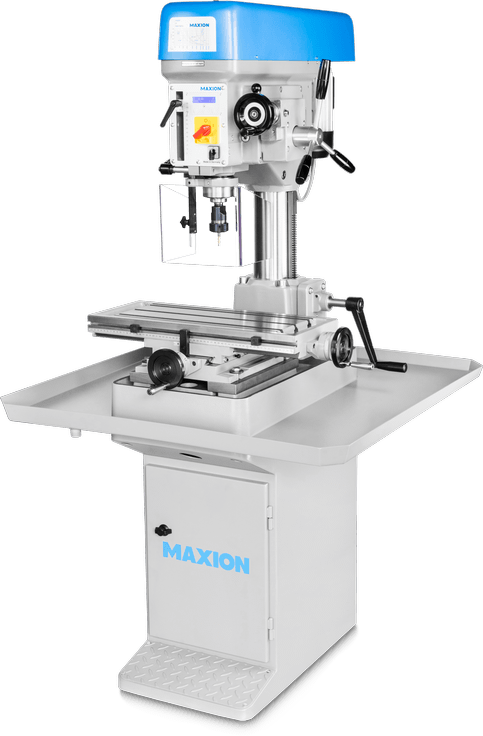

Свердлильно-фрезерні верстатисвердління плюс легке фрезерування на хрестовому століMAXION BT F і FST, Ø30–Ø35 мм
Багатопозиційні свердлильні верстатисерійна деталь проходить кілька операцій на одному століMAXION BRK, 3–6 агрегатів
Протяжні верстатишпонкові пази й внутрішні профілі в маточинах, у вже готових отворахNARGESA BM25, 10 т, паз до 25 мм

Що порівнювати

Типові помилки при виборі

Якщо крім отворів треба фрезерувати пази й уступи, подивіться свердлильно-фрезерні верстати з хрестовим столом. Коли фрезерування — основна робота, потрібен фрезерний верстат.

Надішліть креслення або найбільший діаметр отвору, матеріал і товщину деталі, розміри різьб і кількість на зміну — підберемо тип і модель, порахуємо доставку та запуск. Якщо замінюєте радянський верстат, спробуйте ШІ-підбір аналога за його моделлю.

Питання й відповіді

Колонний чи настільний свердлильний верстат?

Настільний — для отворів до Ø20 мм у невеликих деталях. Колонний стоїть на підлозі, має більший виліт і хід шпинделя, свердлить Ø18–Ø50 мм і часто має автоподачу й нарізання різьби. Якщо отвори понад 20 мм або деталі важкі — колонний.

Коли потрібен радіально-свердлильний верстат?

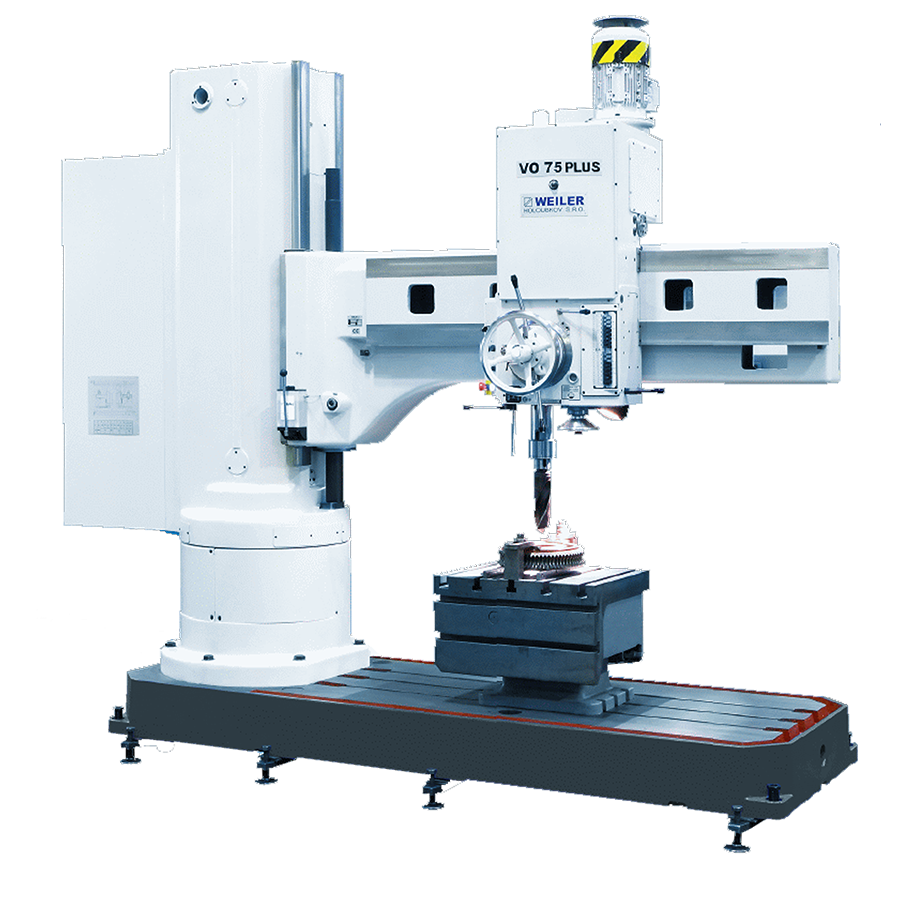

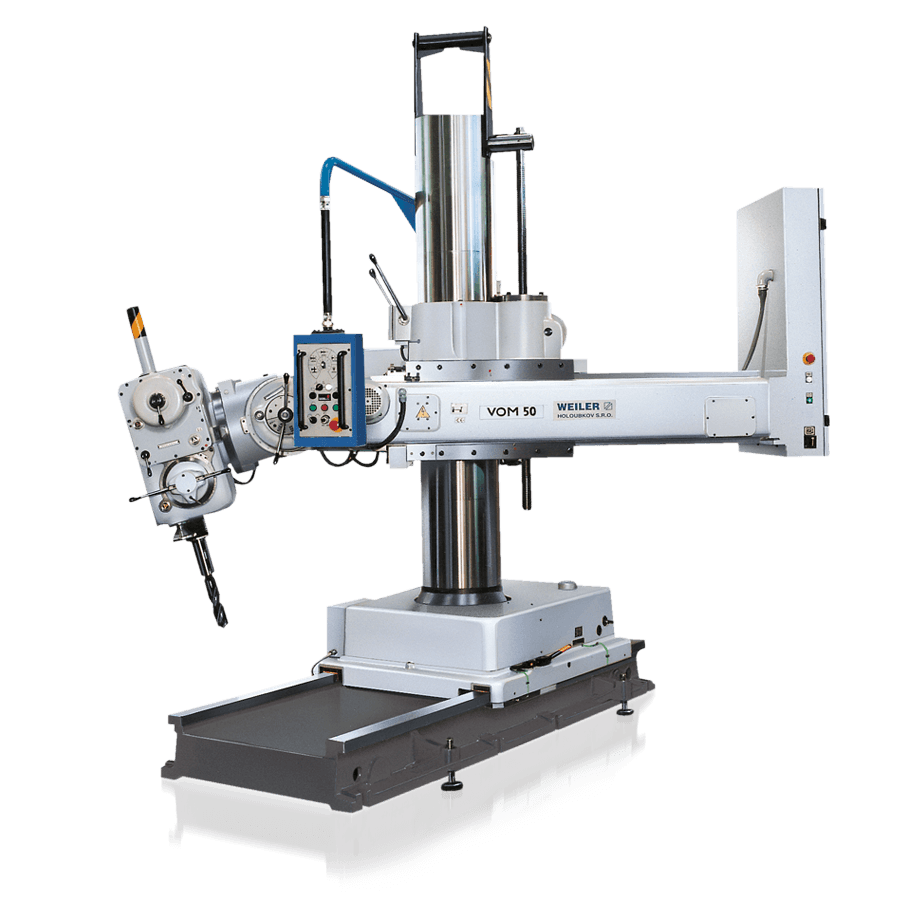

Коли деталь велика або важка. Головка переміщується вздовж рукава, рукав повертається навколо колони, і шпиндель дістає будь-яку точку деталі без перестановки. У каталозі — Weiler VO75, VO100, VO104, мобільний VOM50 і LUNA Octans 50×12/1 на Ø50–Ø100 мм.

Чи можна нарізати різьбу на свердлильному верстаті?

Так, багато колонних MAXION нарізають різьбу — розмір, від M12 до M45, вказано в характеристиках. Для серій є різьбонарізні верстати з ходовим гвинтом, до 800–1000 різьб на годину.

Що означає конус Морзе MT?

Це стандартний конус у шпинделі, куди вставляють свердло з конічним хвостовиком або патрон. Номер від MT2 до MT6 відповідає розміру: MT2 — у малих верстатах, MT6 — у радіальних Weiler на Ø100 мм.

Скільки коштує свердлильний верстат?

Ціна залежить від моделі, комплектації й оснащення, а також від умов доставки, тому на сайті її немає. Надішліть запит — підготуємо пропозицію з доставкою, пусконалагодженням і навчанням.

Що надіслати для підбору?

Креслення або найбільший діаметр отвору, матеріал і марку, габарити й масу деталі, як далеко від краю лежать отвори, розміри різьб і кількість на зміну. За цими даними підберемо тип і модель.

Не впевнені, яка модель підійде?

Надішліть параметри деталі — підберемо і прорахуємо.
