Листозгинальні преси: чим відрізняються серії в каталозі

Прес гне лист пуансоном у матрицю, і все вирішують чотири речі: зусилля, довжина згинання, осі заднього упора й компенсація прогину. Як порахувати зусилля під свій матеріал, підібрати матрицю й не переплатити за зайві осі — покроково в статті «Як вибрати листозгинальний прес» та в калькуляторі гнуття. Ця сторінка — про інше: що саме є в каталозі й чим лінійки відрізняються одна від одної.

П’ять лінійок

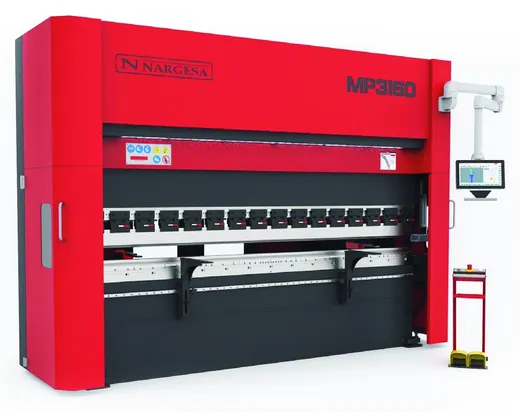

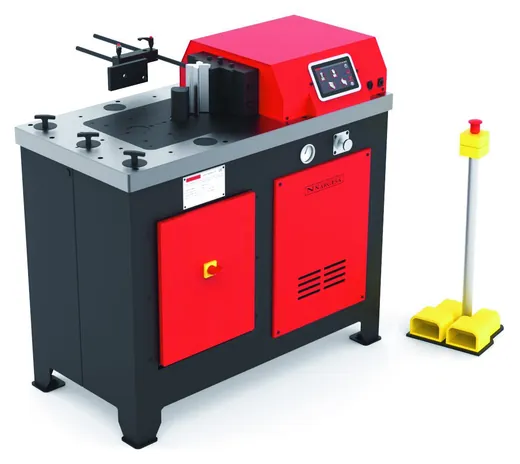

Усі вертикальні преси — у розділі вертикальних листозгинальних пресів з ЧПК. Окремо — горизонтальний гнучкий прес NARGESA PP200CNC: 20 т, хід 250 мм, ЧПК ESA S625. Він гне й випрямляє пруток, смугу й кутник у змінному оснащенні, а не лист на всю довжину.

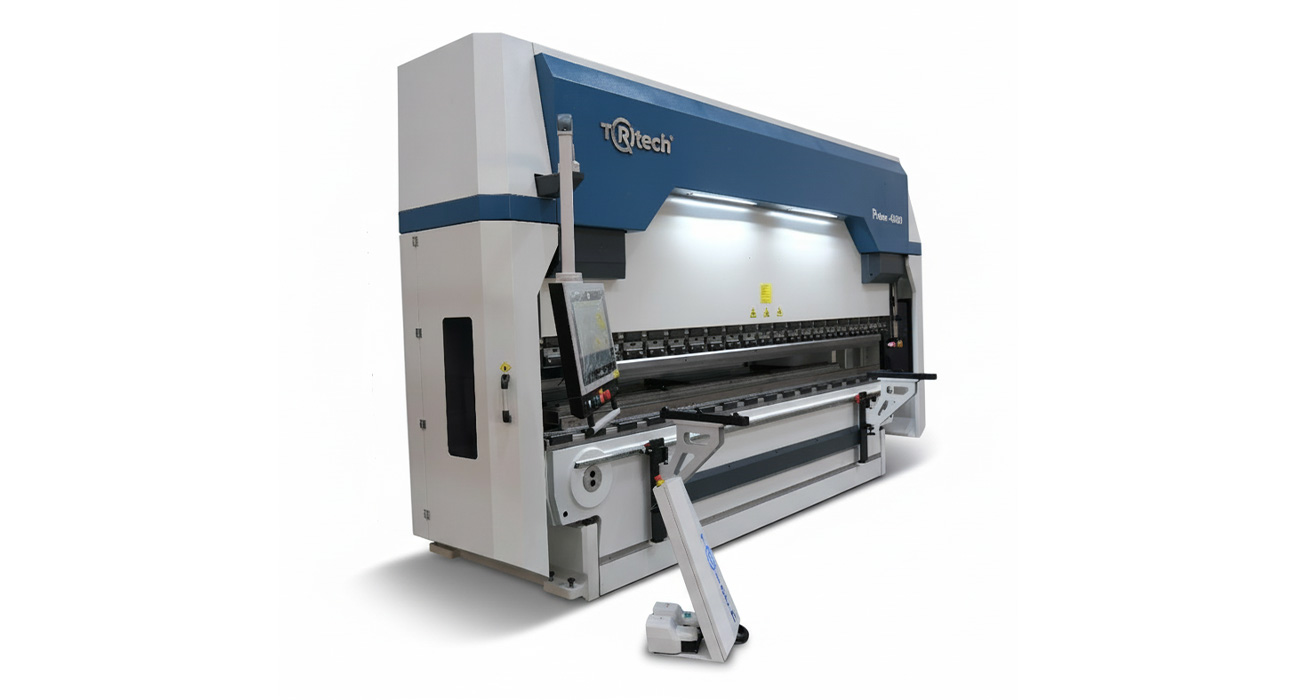

Код у назві TRtech читається так: перші цифри — довжина столу, далі — зусилля. TRtech Fortis-31135 — це 3100 мм і 135 т, TRtech Prime-101600 — 10 100 мм і 1600 т. У LUNA Taurus порядок зворотний: LUNA Taurus 100/2500 — 100 т і 2500 мм.

Що відрізняє серії на практиці

• Осі. У Fortis їх чотири: Y1 і Y2 на повзуні та дві на задньому упорі. У Prime — шість, з них чотири на упорі. У Taurus кількість обирають: від Y1+Y2+X у базі до Y1+Y2+X1+X2+R1+R2+Z1+Z2 у повній комплектації. Що саме дають осі R і Z, розібрано у статті.
• Компенсація прогину. У Fortis вона моторизована гідравлічна, у Prime — динамічна гідравлічна. Без компенсації на довгій деталі кут посередині виходить відкритішим, ніж по краях.
• Контролер. Fortis постачається з Cybelec Touch 8. Для Taurus вибирають: Cybelec CybTouch 8, 12 або 15 PS і VP88, ESA VIS-840 і VIS-875, Delem від DA-53TX до DA-69S. Беріть той, який знають ваші оператори й під який у вас уже є програми.
• Просвіт і глибина зіву. Fortis — 350–530 і 350–510 мм, Prime — 490–730 і 410–510 мм, Taurus — 390–420 і 300–400 мм. Просвіт вирішує, чи вийде глибокий короб із високими бортами, зів — чи пройде довгий край деталі всередину преса.
• Швидкості й точність. У картках Taurus заявлено: опускання 180 мм/с, зворотний хід 140 мм/с, вісь X — 400 мм/с, точність осей Y1/Y2 і X — ±0,01 мм. На серійних деталях це прямо впливає на час циклу.

Що врахувати, крім самого преса

• Фундамент для важких моделей. У картках Prime від 600 т вказана глибина фундаменту: 900 мм у TRtech Prime-61600, 1600 мм у Prime-81600 і 2500 мм у Prime-101600, маса якого — 220 000 кг. Це проєктне рішення, яке готують заздалегідь.
• Інструмент. Пуансони й матриці — окрема стаття бюджету, і від системи кріплення залежить, що ви зможете докупити пізніше. Для коробів знадобиться секційний пуансон.
• Безпека й запуск. Лазерний захист або світлові завіси, огорожі, педаль з аварійною зупинкою — частина проєкту, як і рівна підлога, підключення й навчання оператора.

Надішліть креслення двох-трьох найскладніших деталей, матеріал і діапазон товщин, найдовший гиб і кількість деталей на зміну — порахуємо зусилля, підберемо серію, осі, контролер та інструмент і запропонуємо кілька конфігурацій під різний бюджет. Розкроїти лист перед гнуттям можна на лазерних верстатах чи гільйотинних ножицях, а згорнути в обичайку — на вальцях.
