Листозгинальні вальці: дво-, три- та чотиривалкові

Як обрати листозгинальні вальці

Вальці згортають листовий метал в обичайку, півобичайку, дугу або конус: лист проходить між валками, і за кожен прохід радіус зменшується. Так роблять корпуси резервуарів і силосів, труби великого діаметра, кожухи, циклони й козирки. У каталозі — вальці власного бренду LUNA серії Nebula та італійські MG: робоча ширина від 550 до 6100 мм, товщина листа від 1,2 до 195 мм, потужність від 1,1 до 380 кВт.

Два, три чи чотири валки

Що порівнювати

• Товщина й ширина — разом, а не окремо. Максимальна товщина в каталозі вказана для певної марки сталі й на повну ширину валків. Вужчий лист ті самі вальці візьмуть товщим, а міцніша сталь — тоншим. Саме тому в кожній картці стоїть примітка, що остаточні параметри підтверджує розрахунок.

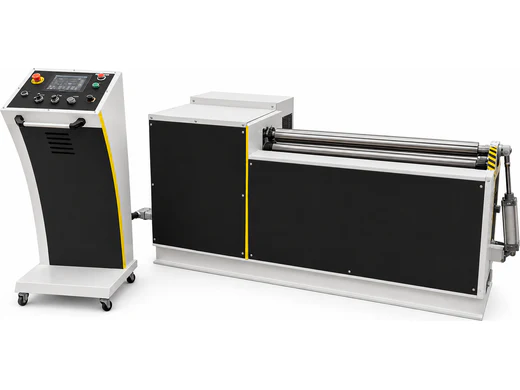

• Мінімальний діаметр обичайки. Він завжди більший за діаметр верхнього валка, а наскільки — залежить від товщини й межі текучості. У каталозі верхній валок буває від 52 мм у компактних LUNA Nebula 4R-S 1050/1.2 до 1100 мм у важких MG. Малі діаметри потребують меншого валка, товстий лист — більшого.

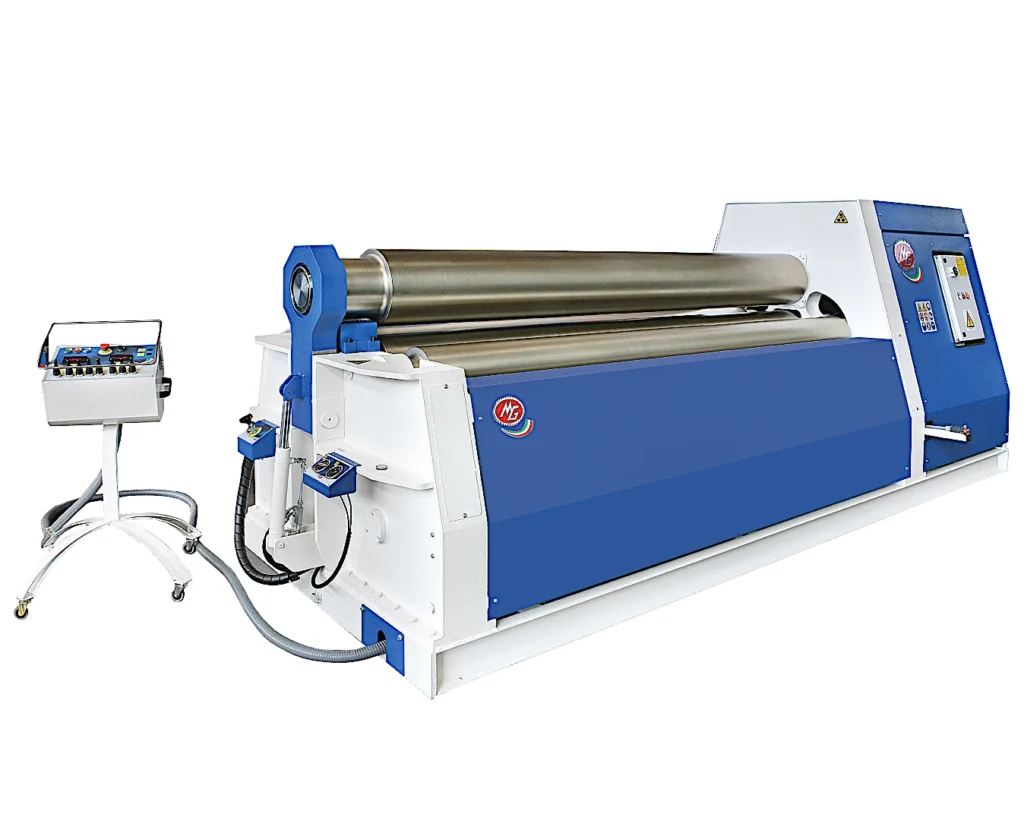

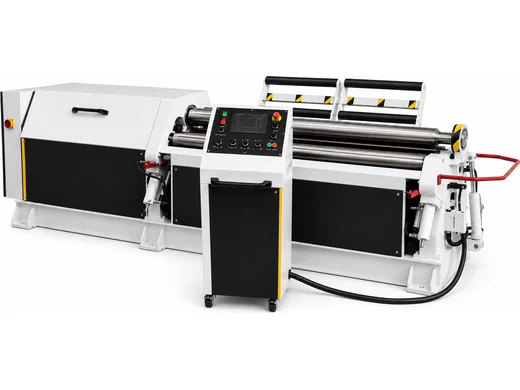

• Попереднє згинання кромок. Прямий кінець листа валками не захоплюється й лишається плоским — його підгинають окремо. У даних це окремий параметр: у MG G-GE-GL 1204 L лист до 4 мм, а підгинання — до 2,5 мм. Чотиривалкові підгинають обидві кромки, не виймаючи лист.

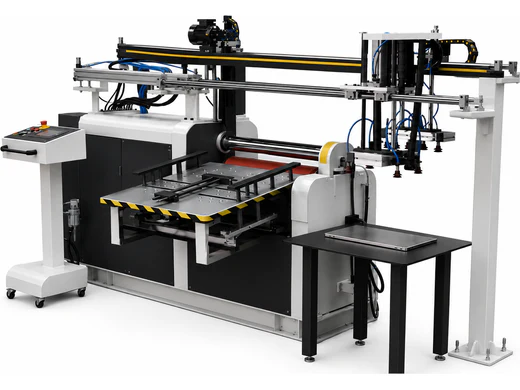

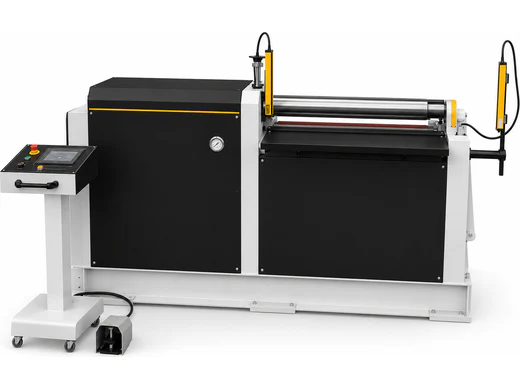

• Керування. Гідравлічне з цифровою індикацією — для одиничних і різних деталей. NC або Siemens PLC із сенсорним екраном — коли обичайки повторюються: LUNA Nebula 2R-A 600/2 зберігає до 100 програм, серія 4R-S працює із сервоприводами й тим самим пультом.

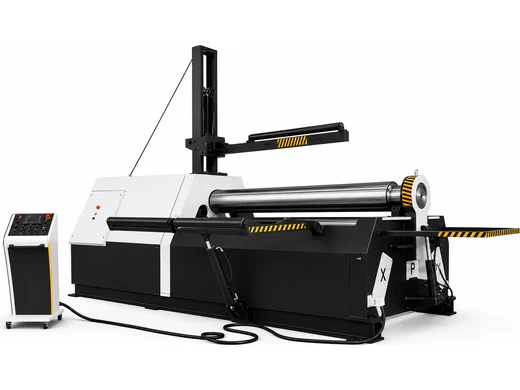

• Опори й оснащення. Довгу або важку обичайку треба підтримати на виході, конус — вести конусним пристроєм, готову деталь — зняти з верхнього валка через відкидну опору. Це окремі позиції комплектації, і їх варто узгодити разом із верстатом.

Типові помилки при виборі

• Брати вальці за максимальною товщиною з таблиці, не перевіривши свою марку сталі, ширину листа й потрібний діаметр обичайки.
• Забути про підгинання кромок: без нього на обичайці лишаються прямі ділянки, які потім доводиться правити або обрізати.
• Не продумати вивантаження: готову обичайку знімають з верхнього валка, і для важкої деталі потрібні опора й кран.
• Рахувати лише верстат, без опор, конусного пристрою й оснащення під вашу деталь.

Надішліть марку матеріалу, товщину й ширину листа, потрібний діаметр обичайки та кількість деталей — підберемо тип, модель і оснащення, порахуємо доставку, запуск і навчання. Якщо деталь гнеться під кутом, а не в циліндр, дивіться листозгинальні преси; для труб і профілю є профілезгинальні верстати; розкроїти лист перед вальцюванням можна на лазерних верстатах або гільйотинних ножицях.

Дві речі вирішуються ще до вибору машини: довжина заготовки й те, що буде з кінцями листа. Довжину рахують за нейтральним шаром — π × (зовнішній діаметр − товщина), інакше обичайка не зійдеться рівно на πS. А кромки лишаються плоскими, бо лист захоплюється валками не з самого краю, і підгинати їх машина вміє на меншій товщині, ніж згортати. Обидва розрахунки з прикладами — у статті про обичайку та її розгортку.
