Профілезгинальні верстати для труб і профілю

Як обрати профілезгинальний верстат

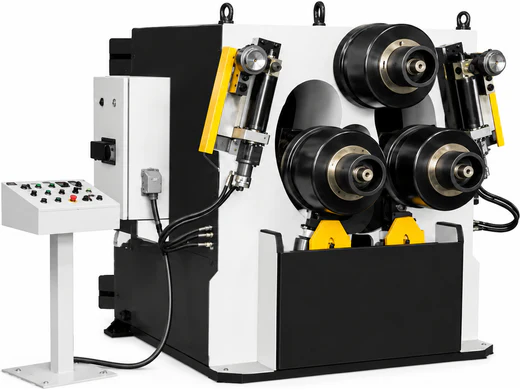

Профілезгинальний верстат гне трубу, профільну трубу, кутник, смугу, швелер і двотавр по радіусу: заготовку прокочують між трьома валками, і за кілька проходів вона набуває потрібної кривизни. Так роблять арки, кільця, обичайки з профілю, спіралі та елементи металоконструкцій. У каталозі — верстати власного бренду LUNA серії Helix і італійські MG серії AR-ARL: вісь від 30 до 530 мм, потужність від 4 до 218 кВт.

Профілезгинальний верстат чи трубогин

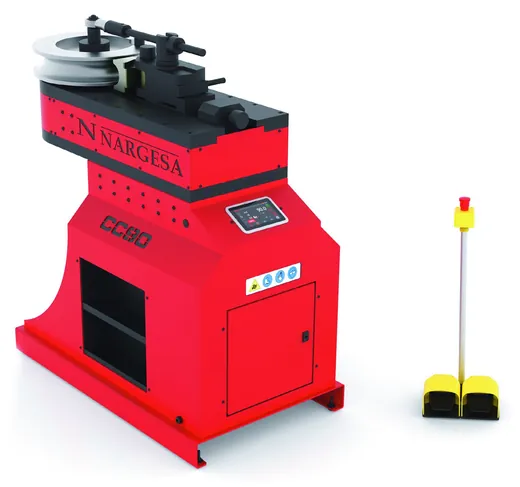

Це різні машини. Трубогин гне трубу навколо копіра одним рухом — виходить сталий радіус і коліно, часто з дорном усередині, щоб стінка не зім’ялася. Профілезгинальний верстат прокочує заготовку між валками: радіус задають положенням валка, і він може бути великим, змінним або замкненим у кільце. Для арок, кілець, спіралей і довгих плавних дуг потрібен саме тривалковий профілезгинальний верстат. Для колін і серії однакових вигинів труби в розділі є трубогиби NARGESA CC з ЧПК: без дорна, до 180°, сталева труба до Ø90 мм.

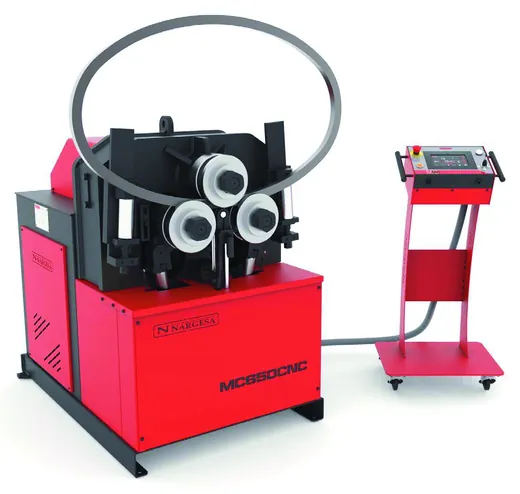

Тривалкових лінійок у каталозі три: LUNA Helix, MG AR-ARL і іспанські NARGESA MC — вісім моделей для труби до Ø50–101,6 мм, від ручного налаштування валків до ЧПК ESA S625. До профілезгинів NARGESA є цифровий радіусомір: дуги 100, 200 і 300 мм, радіуси від 55 до 11 250 мм, внутрішні й зовнішні — радіус перевіряють, не знімаючи деталь з верстата.

Як зрозуміти, чи потягне верстат ваш профіль

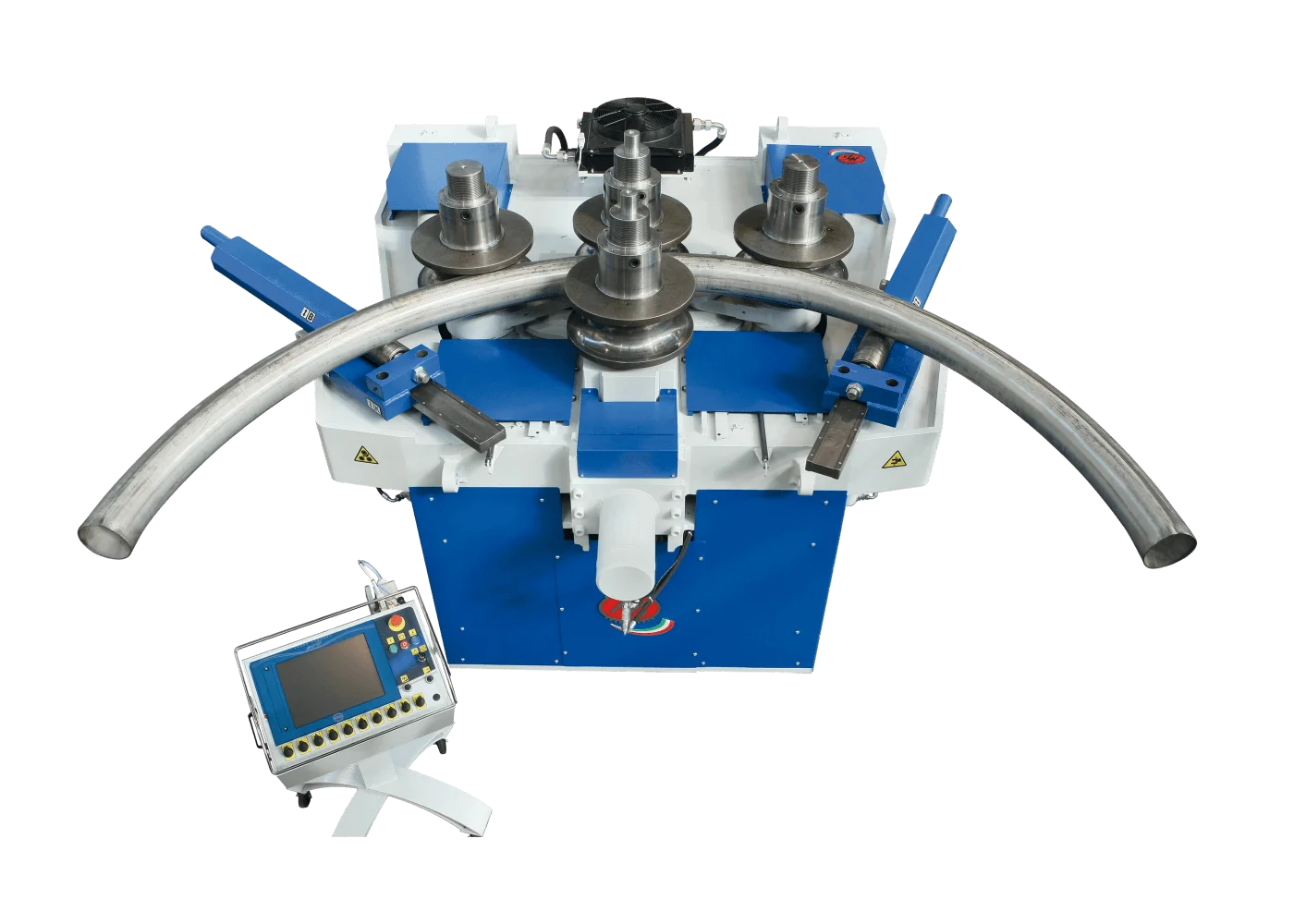

Потужність профілезгинального верстата міряють не діаметром труби, а моментом опору перерізу W у см³ — його беруть із сортаменту на ваш профіль. У картках MG указано діапазон: у MG AR-ARL 60 — 10–18 см³, у MG AR-ARL 140 — 45–95 см³, у найважчого MG AR-ARL 530 — 2500–15 000 см³. Діапазон, а не одне число, тому що межа залежить від марки сталі, орієнтації перерізу й потрібного радіуса.

Той самий профіль можна гнути в різних площинах, і W у них різний: труба 60×40 «на ребро» й «плиском» — це дві різні задачі для верстата. Тому в заявці завжди вказують не лише переріз, а й те, як саме він має гнутися.

Що ще порівнювати

• Діаметр осі. Це головний розмір у назві: LUNA Helix — від 30 до 180 мм, MG AR-ARL — від 60 до 530 мм; у NARGESA MC вісь 40–80 мм. Товща вісь означає жорсткіший верстат і більший профіль, але й іншу масу: від 920 кг у MG AR-ARL 60 до 297 т у AR-ARL 530.

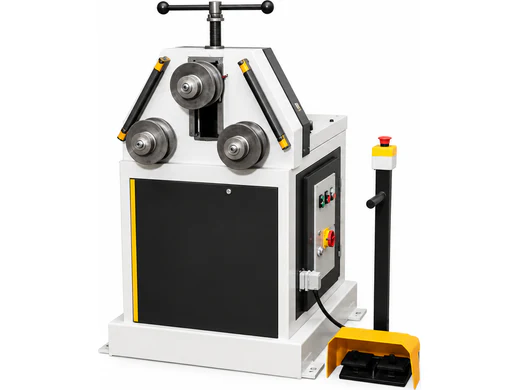

• Скільки валків приводні. У LUNA Helix 40 ведуть два нижні валки, у Helix 60 і старших — усі три. Три приводні валки краще тягнуть важкий профіль і менше ковзають на товстій стінці.

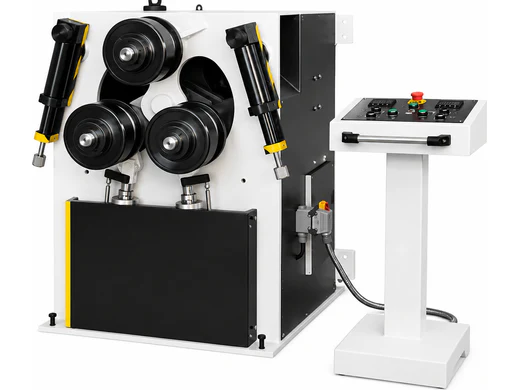

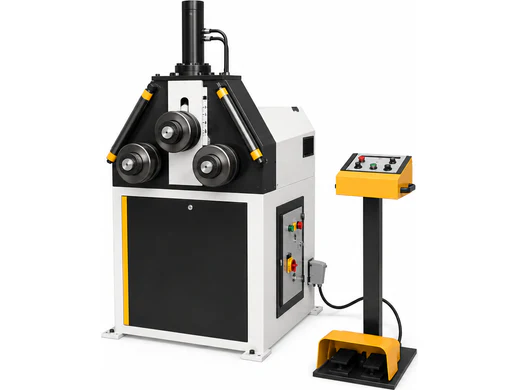

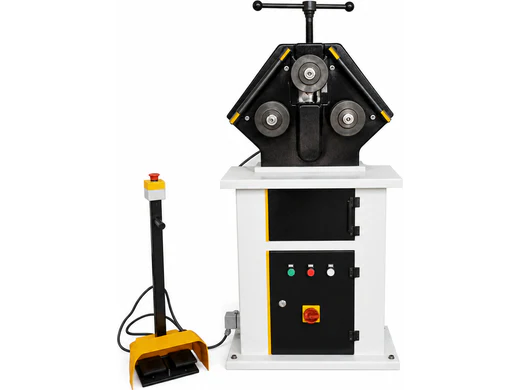

• Керування. Helix 30 і 40 — ручні, від LUNA Helix 50 верхній валок рухається гідравлікою, NC — опція. Цифрова індикація на менших моделях опційна, на Helix 80 і старших стоять два індикатори: без них однакову дугу двічі не повторити.

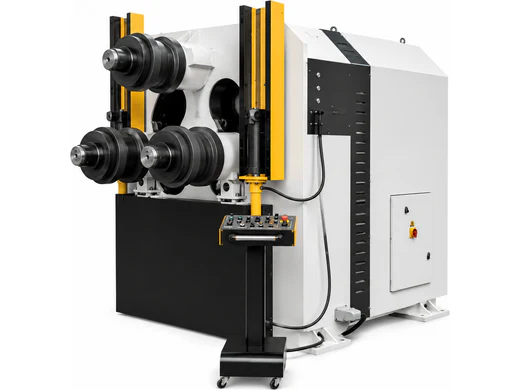

• Бічні підтримки. Кутник і швелер під навантаженням «ведуть» убік. На Helix 80 підтримки механічні, на Helix 160 і 180 — гідравлічні тривісні. Для несиметричних профілів це не опція, а умова якісної дуги.
• Горизонтально чи вертикально. Усі моделі Helix працюють в обох положеннях. Вертикальне зручніше для довгих заготовок: профіль не лежить на підлозі, а стоїть, і його легше вести одному оператору.
• Ролики. Комплект роликів підбирають під переріз: труба, квадрат, кутник полицею всередину чи назовні — це різне оснащення. У бюджет його закладають одразу разом з верстатом.

Типові помилки при виборі

• Порівнювати верстати за діаметром труби, а не за моментом опору W: труба 60×60×2 і 60×60×4 — це різні задачі.
• Не сказати, у якій площині гнеться профіль: «на ребро» той самий переріз потребує значно більшого верстата.
• Забути про мінімальний радіус: на малому радіусі тонка стінка збирається складками, і тут потрібні ролики під конкретний переріз або інша технологія.
• Рахувати тільки верстат — без роликів, бічних підтримок і цифрової індикації, якщо дуги мають повторюватися.

Надішліть переріз і марку матеріалу, площину гнуття, потрібний радіус і кількість деталей — порахуємо момент опору, підберемо модель, ролики й підтримки, порахуємо доставку та запуск. Якщо лист треба згорнути в обичайку, потрібні вальці; для прямих гибів під кутом — листозгинальні преси, а нарізати заготовки допоможуть стрічкопильні верстати або лазерні труборізи.
