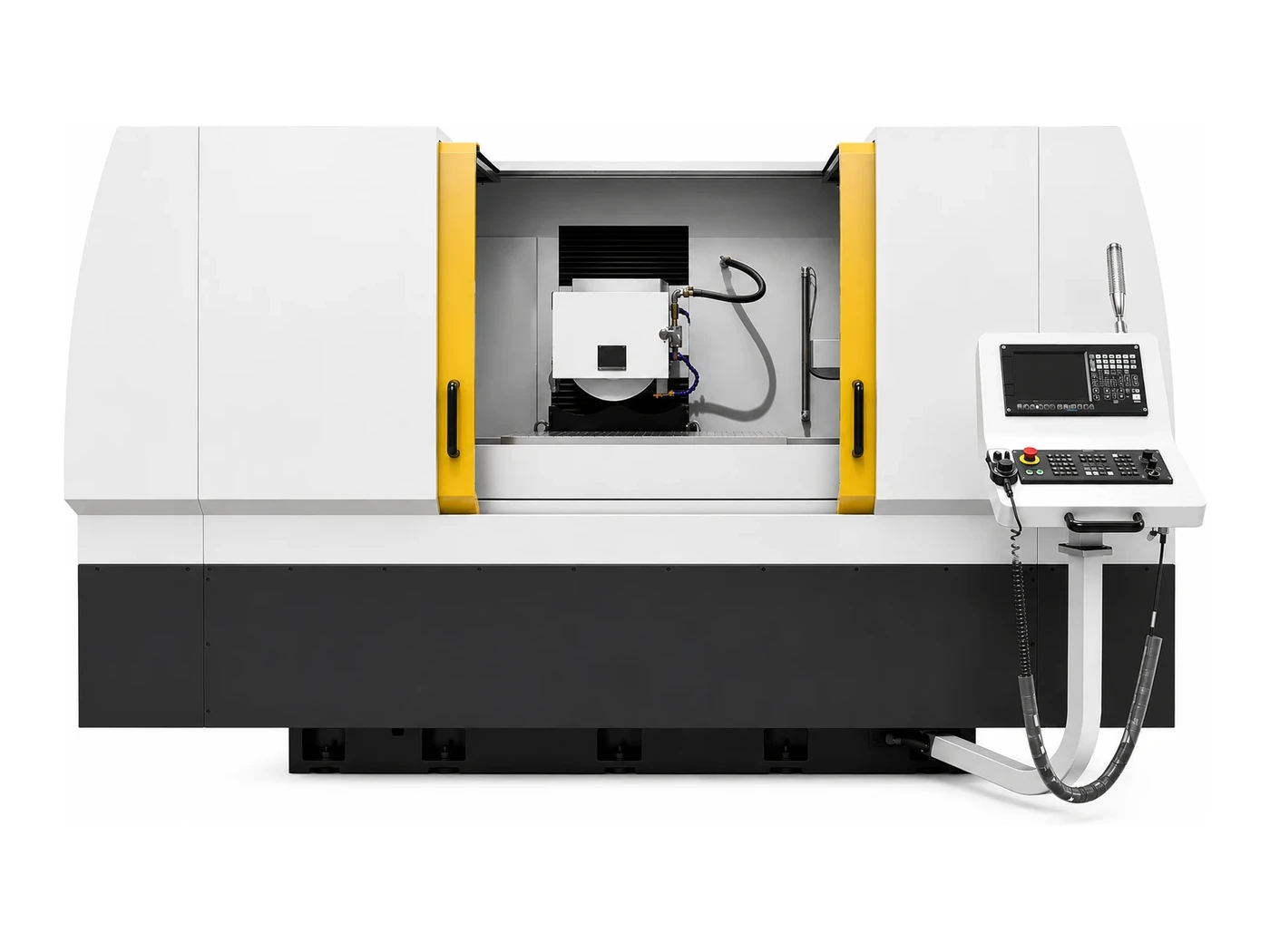

LUNA Atlas S 103D CNC

LUNA Atlas S 103D CNC — прецизійний плоскошліфувальний верстат з ЧПК FANUC для площин, уступів і профілів. Робоча зона 300×1000 мм, дискретність вертикальної подачі 0,0001 мм та інтерполяція Y/Z і X/Z орієнтовані на серійну обробку прес-форм, плит, напрямних та інструментальних деталей.

Бренд	LUNA
Тип шліфування	Прецизійне плоске та профільне шліфування
Країна виробництва	Китай
Керування	FANUC CNC
Розмір столу	305 × 1020 мм
Макс. навантаження на стіл	400 кг
Відстань шпиндель–стіл	600 мм
Круг	350 × 40 × 127 мм
Оберти шпинделя	500–3000 об/хв
Швидкість столу	1–30 м/хв
Автоматична вертикальна подача	0.001–0.05 мм
Автоматична поперечна подача	0.05–12 мм/хід
Паралельність	0.002/300 мм
Шорсткість поверхні	≤Ra 0.25 мкм
Потужність	7.5 кВт
Маса	3500 кг
Кількість керованих осей	2 сервокеровані осі Y/Z; X – гідравлічний
Макс. зона шліфування	300 × 1000 мм
Мін. дискретність вертикальної подачі	0.0001 мм
Категорія	Шліфувальні верстати · Плоскошліфувальні верстати з ЧПК

Додаткові характеристики

Сервоприводи встановлені на поперечній і вертикальній осях; поздовжній рух столу гідравлічний. Система підтримує пов’язані цикли Y/Z та X/Z.
