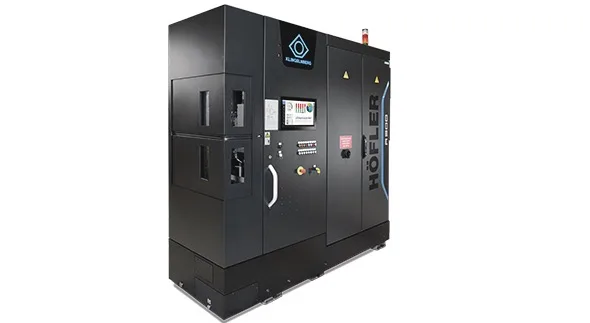

KLINGELNBERG R 300обкатна машина для циліндричних коліс
- Діаметр деталі, макс.
- Ø 300 мм
- Ширина вінця, макс.
- 150 мм
- Маса деталі, макс.
- 50 кг
KLINGELNBERG R 300 — обкатна машина Höfler для циліндричних коліс і валів. Деталь обкатують у зачепленні з еталонним або парним колесом: однопрофільний і двопрофільний контроль, структурний шум і крутильне прискорення показують, чи шумітиме передача, і допомагають знайти причину шуму. Цикл короткий, тож машину ставлять у лінію для суцільного контролю, зокрема валів електроприводу. Профіль і крок окремого колеса вимірюють на вимірювальних центрах серії P.
| Бренд | KLINGELNBERG |
| Країна виробництва | Швейцарія / Німеччина |
| Категорія | Зубообробка та контроль · Контроль зубчастих коліс |
| Робоча зона | |
| Діаметр деталі, макс. | Ø 300 мм |
| Довжина вала, макс. | 800 мм |
| Ширина вінця, макс. | 150 мм |
| Привід і продуктивність | |
| Момент шпинделя S1 / S6 | 56 Н·м/97 Н·м |
| Оберти деталі, макс. | 2 000 об/хв |
| Габарити й підключення | |
| Маса | 4 500 кг |
| Маса деталі, макс. | 50 кг |
| Інші характеристики | |
| Між центрами, макс. | 1 090 мм |
| Тип обробки | Обкатний контроль циліндричних коліс |
Додаткові характеристики
Параметри наведено за доступними даними виробника. Остаточне виконання, керування й оснащення підтверджуються в технічній пропозиції.
