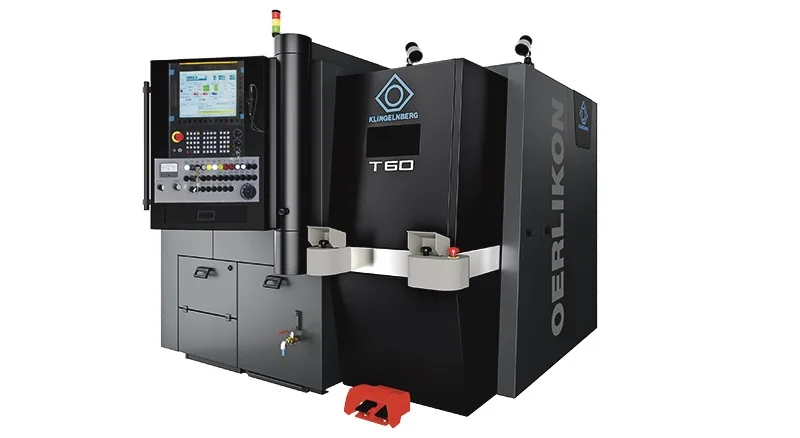

KLINGELNBERG T 60випробувальна машина для конічних пар
KLINGELNBERG T 60 — випробувальна машина KLINGELNBERG для конічних і гіпоїдних пар із кутом між валами 90° (79–101° — опція). Шестерню й колесо обкатують у зачепленні під навантаженням і перевіряють биття, кінематичну похибку однопрофільним контролем (SFT) і структурний шум. Машину ставлять після притирання або шліфування, перед складанням редуктора; геометрію окремого колеса вимірюють на вимірювальних центрах серії P.
| Бренд | KLINGELNBERG |
| Країна виробництва | Швейцарія / Німеччина |
| Категорія | Зубообробка та контроль · Контроль зубчастих коліс |
| Робоча зона | |
| Діаметр колеса, стандарт / опція | 500/600 мм |
| Привід і продуктивність | |
| Момент колеса | 93-24 Н·м |
| Момент шестерні | 57-21 Н·м |
| Оберти колеса | 0-3 000 об/хв |
| Оберти шестерні | 0-3 250 об/хв |
| Габарити й підключення | |
| Габарити з уловлювачем туману | 2 350 × 2 240 × 2 500 мм |
| Інші характеристики | |
| Гіпоїдне зміщення | ±70 мм |
| Кут між валами, стандарт / опція | 90°/79-101° |
| Тип обробки | Випробування конічних пар |
Додаткові характеристики
Параметри наведено за доступними даними виробника. Остаточне виконання, керування й оснащення підтверджуються в технічній пропозиції.
