Тривалкові листозгинальні вальці

Тривалкові листозгинальні вальці MG з Італії: робоча ширина 1250–3100 мм, лист до 195 мм, серія G-GE-GL.

3D-огляд: Вальці

49 МОДЕЛЕЙ · 3D
СКРОЛЬТЕ — ВЕРСТАТ ЗБИРАЄТЬСЯ · ТЯГНІТЬ — ОБЕРТАЄТЬСЯ
49 / Моделі категорії

Оберіть модель

Як обрати

Тривалкові вальці: універсальний варіант

У тривалкових вальцях два нижні валки ведуть лист, а верхній тисне згори: чим нижче він опущений, тим менший радіус. Схема проста, витримує великі товщини й дозволяє вальцювати різні деталі — від обичайок до дуг і конусів. Кромки підгинають окремою операцією: лист заводять краєм між валками, підгинають, а потім розвертають і повторюють з другого боку.

У каталозі — італійська серія MG G-GE-GL, 49 моделей. Починається вона з MG G-GE-GL 1204 L: ширина 1250 мм, лист до 4 мм, підгинання до 2,5 мм, верхній валок 120 мм, 3 кВт. Далі ряд іде до важких верстатів із шириною 3100 мм, листом до 195 мм, верхнім валком до 1100 мм і приводом до 380 кВт — це вже клас суднобудування, резервуарів і корпусів великого діаметра.

Якщо обичайки повторюються й важлива повторюваність, подивіться чотиривалкові вальці: вони підгинають обидві кромки без перевстановлення листа. Для серій тонкостінних циліндрів є двовалкові. Як порівнювати вальці — на сторінці листозгинальних вальців.

Тривалкові вальці в каталозі

МодельШиринаТовщинаПідгинанняВерхній валокПотужність

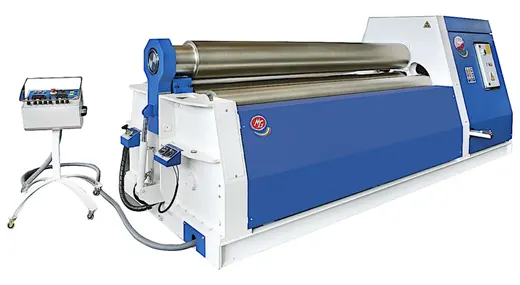

MG G-GE-GL 1204 L1250 мм4 мм2,5 мм120 мм3 кВт
MG G-GE-GL 1504 L1550 мм5 мм3 мм130 мм3 кВт
MG G-GE-GL 1706 L1750 мм6 мм4 мм150 мм3 кВт
MG G-GE-GL 2004 L2050 мм4 мм3 мм140 мм4 кВт
MG G-GE-GL 2006 P2050 мм6 мм4 мм160 мм4 кВт
MG G-GE-GL 2008 B2050 мм8 мм6 мм190 мм4 кВт
MG G-GE-GL 2010 B2050 мм10 мм8 мм210 мм5,5 кВт
MG G-GE-GL 2014 R2050 мм14 мм10 мм230 мм7,5 кВт
MG G-GE-GL 2020 C2050 мм20 мм14 мм280 мм10 кВт
MG G-GE-GL 2025 D2050 мм25 мм20 мм300 мм15 кВт
MG G-GE-GL 2032 M2050 мм32 мм25 мм330 мм20 кВт
MG G-GE-GL 2040 E2050 мм40 мм32 мм380 мм25 кВт
MG G-GE-GL 2050 G2050 мм50 мм40 мм430 мм40 кВт
MG G-GE-GL 2060 H2050 мм60 мм50 мм500 мм50 кВт
MG G-GE-GL 2070 I2050 мм70 мм55 мм600 мм75 кВт
MG G-GE-GL 2090 Y2050 мм90 мм65 мм670 мм100 кВт
MG G-GE-GL 2506 P2600 мм6 мм4 мм190 мм4 кВт
MG G-GE-GL 2508 B2600 мм8 мм6 мм200 мм4 кВт
MG G-GE-GL 2510 B2600 мм10 мм8 мм210 мм5,5 кВт
MG G-GE-GL 2514 B2600 мм14 мм10 мм240 мм7,5 кВт
MG G-GE-GL 2518 C2600 мм18 мм13 мм270 мм10 кВт
MG G-GE-GL 2525 D2600 мм25 мм20 мм340 мм15 кВт
MG G-GE-GL 2530 M2600 мм30 мм25 мм370 мм20 кВт
MG G-GE-GL 2535 E2600 мм35 мм30 мм400 мм30 кВт
MG G-GE-GL 2540 F2600 мм40 мм35 мм420 мм30 кВт
MG G-GE-GL 2550 G2600 мм50 мм40 мм470 мм40 кВт
MG G-GE-GL 2560 H2600 мм60 мм50 мм500 мм50 кВт
MG G-GE-GL 2570 I2600 мм70 мм55 мм600 мм75 кВт
MG G-GE-GL 2590 Y2600 мм85 мм65 мм670 мм100 кВт
MG G-GE-GL 3006 A3100 мм6 мм4 мм200 мм4 кВт
MG G-GE-GL 3008 B3100 мм8 мм6 мм220 мм5,5 кВт
MG G-GE-GL 3010 R3100 мм10 мм8 мм240 мм7,5 кВт
MG G-GE-GL 3014 C3100 мм14 мм10 мм290 мм10 кВт
MG G-GE-GL 3016 C3100 мм16 мм12 мм300 мм10 кВт
MG G-GE-GL 3022 D3100 мм22 мм16 мм350 мм15 кВт
MG G-GE-GL 3025 M3100 мм25 мм20 мм370 мм25 кВт
MG G-GE-GL 3032 E3100 мм32 мм25 мм400 мм30 кВт
MG G-GE-GL 3036 F3100 мм36 мм28 мм430 мм30 кВт
MG G-GE-GL 3042 G3100 мм42 мм32 мм460 мм40 кВт
MG G-GE-GL 3048 G3100 мм48 мм35 мм480 мм50 кВт
MG G-GE-GL 3055 H3100 мм55 мм40 мм530 мм60 кВт
MG G-GE-GL 3065 I3100 мм65 мм50 мм610 мм75 кВт
MG G-GE-GL 3075 Y3100 мм75 мм55 мм680 мм100 кВт
MG G-GE-GL 3085 Y3100 мм85 мм60 мм730 мм125 кВт
MG G-GE-GL 3095 N3100 мм95 мм70 мм780 мм125 кВт
MG G-GE-GL 3120 T3100 мм120 мм100 мм820 мм150 кВт
MG G-GE-GL 3140 V3100 мм140 мм120 мм940 мм220 кВт
MG G-GE-GL 3160 Z3100 мм160 мм140 мм1000 мм290 кВт
MG G-GE-GL 3200 W3100 мм195 мм160 мм1100 мм380 кВт

Питання й відповіді

Тривалкові чи чотиривалкові?

Тривалкові простіші й дешевші в обслуговуванні, беруть найбільші товщини й підходять, коли деталі різні. Чотиривалкові виграють на серіях: лист затиснутий між центральними валками, тому його не треба вивіряти щоразу, а обидві кромки підгинаються за одне встановлення.

Чому підгинання тонше за максимальний лист?

Під час підгинання кромки зусилля зосереджене на короткій ділянці листа, а не розподілене по дузі, тож навантаження на валки вище. Тому в характеристиках стоять два числа: максимальна товщина вальцювання й менша товщина підгинання.

Не впевнені, яка модель підійде?

Надішліть параметри деталі — підберемо і прорахуємо.
