Токарні верстати з циклічним керуванням

Токарні верстати Weiler і Seiger з циклічним керуванням: цикли задають на пульті, діаметр над станиною від 300 до 2300 мм, до 20 м між центрами.

3D-огляд: Токарні верстати

29 МОДЕЛЕЙ · 3D
СКРОЛЬТЕ — ВЕРСТАТ ЗБИРАЄТЬСЯ · ТЯГНІТЬ — ОБЕРТАЄТЬСЯ
29 / Моделі категорії

Оберіть модель

Як обрати

Токарний верстат з циклічним керуванням: між ручним і ЧПК

На такому верстаті оператор працює маховиками, як на універсальному, а типові елементи деталі — конуси, радіуси, канавки, різьби, чорнові проходи — задає на пульті як цикли, і верстат проходить їх сам. Цикли можна зберегти й повторити на наступній деталі, тому такі верстати беруть для складних одиничних деталей і малих серій: програміст і CAM не потрібні.

Weiler — серія E: від Weiler E30 з діаметром над станиною 330 мм і 750 мм між центрами до E70HD і E80HD (720–800 мм, до 6000 мм між центрами, 37/30 кВт) і важких E90–E200 (900–2000 мм, до 16 000 мм, до 65 кВт). Weiler V90 і V110 мають станину з чотирма напрямними, 940 і 1160 мм над станиною та 3000–12 000 мм між центрами.

Seiger — серія SLZ E з Heidenhain MANUALplus 620 або Siemens: від Seiger SLZ 300 E на 300 мм над станиною до SLZ 1200 E на 1250 мм і до 20 000 мм між центрами. Важкі SLZ 1200 S, SLZ 1500 і SLZ 2000 мають 1250–2000 мм над станиною, 70 кВт і Siemens. Seiger SPL 1400 CG і SPL 1400 LC — планшайбові (лоботокарні) верстати на 1400–2300 мм для коротких деталей великого діаметра.

Для ремонту й простих деталей достатньо універсального верстата, для серій з револьверною головкою — токарних верстатів з ЧПК. Як порівнювати токарні верстати — на сторінці токарних верстатів.

Токарні верстати з циклічним керуванням у каталозі

МодельНад станиноюМіж центрамиПотужністьОбертиКерування

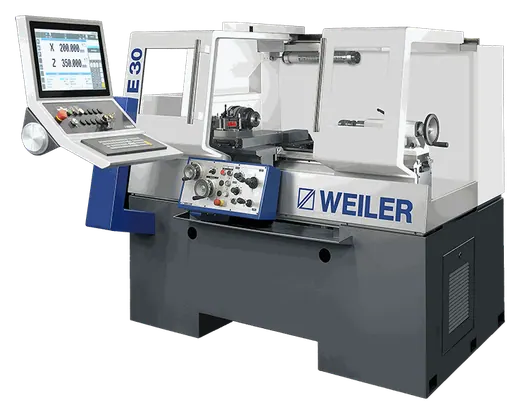

Weiler E30330 мм750 мм11/9 кВт1–4500 об/хвWEILER SL2
Seiger SLZ 300 E300 мм750 мм11,5 кВт1–4500 об/хвHeidenhain MANUALplus 620 / Siemens

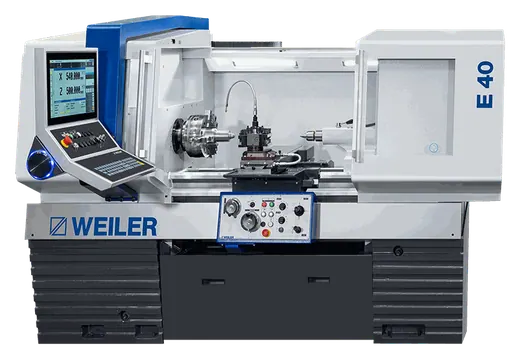

Weiler E40435 мм1000 мм20/17 кВт1–3500 об/хвWEILER SL2

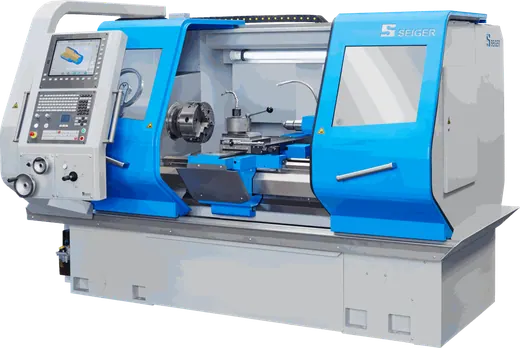

Seiger SLZ 420 E430 мм1000–2000 мм11/20 кВт1–3600 об/хвHeidenhain MANUALplus 620 / Siemens

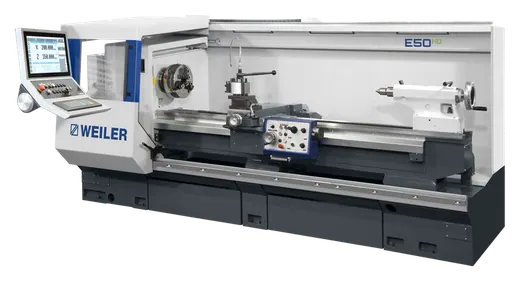

Weiler E50HD570 мм1000–2000 мм20/17 кВт1–2500 об/хвWEILER SL2
Seiger SLZ 500 E500 мм1000–2000 мм25 кВт1–3000 об/хвHeidenhain MANUALplus 620 / Siemens

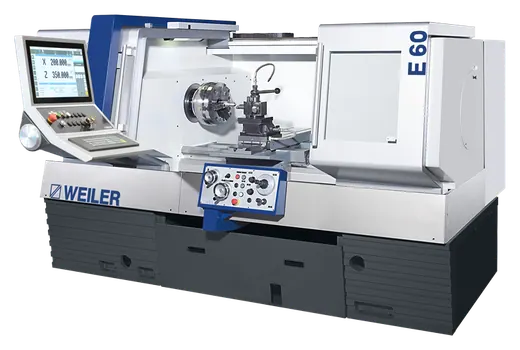

Weiler E60650 мм1000–2000 мм25/20 кВт1–2500 об/хвWEILER SL2
Seiger SLZ 570 E570 мм1000–2000 мм25 кВт1–3000 об/хвHeidenhain MANUALplus 620 / Siemens

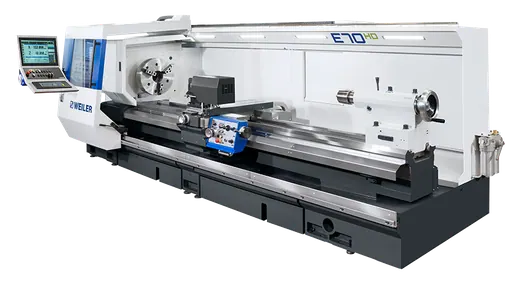

Weiler E70HD720 мм1000–6000 мм37/30 кВт1–1800 об/хвWEILER SL2

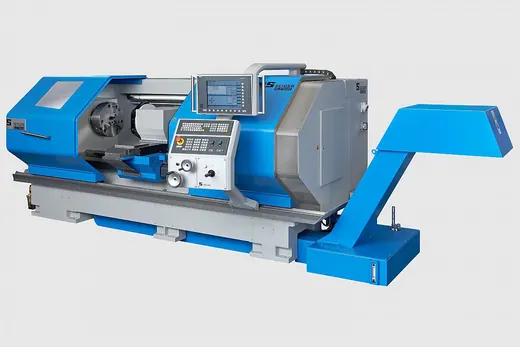

Seiger SLZ 620 E660 мм1000–3000 мм30 кВт1–2500 об/хвHeidenhain MANUALplus 620 / Siemens
Weiler E80HD800 мм1000–6000 мм37/30 кВт1–1800 об/хвWEILER SL2

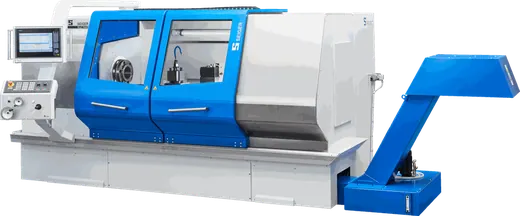

Seiger SLZ 700 E730 мм1500–8000 мм30 кВт1–2200 об/хвHeidenhain MANUALplus 620 / Siemens

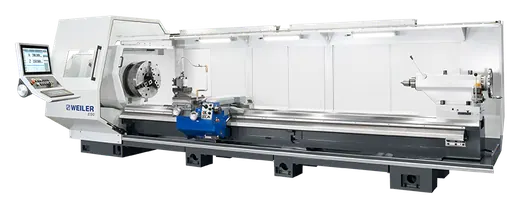

Weiler E90900 мм2000–15000 мм45/37 кВт1–1120 об/хвWEILER SL2

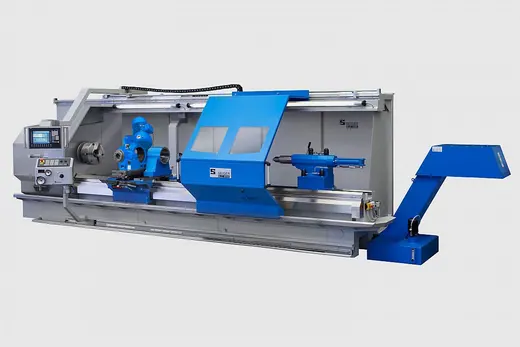

Seiger SLZ 800 E810 мм1500–8000 мм30 кВт1–2200 об/хвHeidenhain MANUALplus 620 / Siemens
Weiler E1101100 мм2000–15000 мм45/37 кВт1–1120 об/хвWEILER SL2

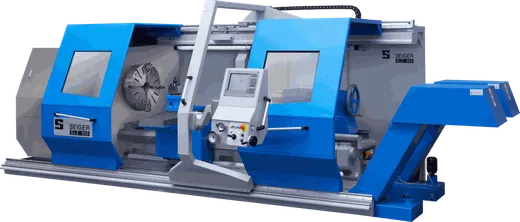

Seiger SLZ 850 E850–1000 мм1000–16000 мм46 кВт1–1200 об/хвHeidenhain MANUALplus 620 / Siemens
Weiler E1201200 мм2000–15000 мм45/37 кВт1–1120 об/хвWEILER SL2

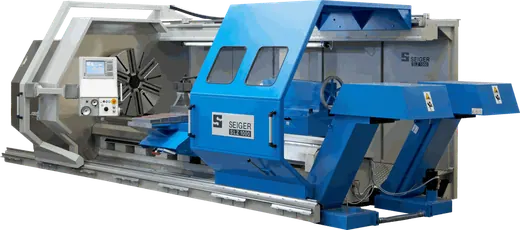

Seiger SLZ 1000 E1010 мм1000–20000 мм46 кВт1–900 об/хвHeidenhain MANUALplus 620 / Siemens
Weiler E1501500 мм2000–16000 мм65/51 кВт1–900 об/хвWEILER SL2

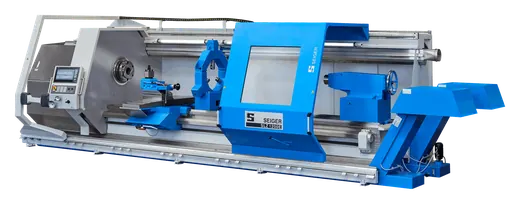

Seiger SLZ 1200 E1250 мм1000–20000 мм46 кВт1–710 об/хвHeidenhain MANUALplus 620 / Siemens
Weiler E1751750 мм2000–16000 мм65/51 кВт1–900 об/хвWEILER SL2

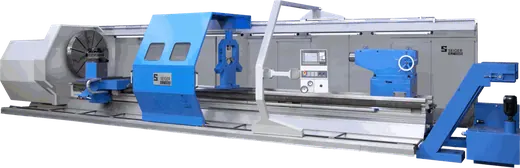

Seiger SLZ 1200 S1250–1600 мм3000–20000 мм70 кВт1–710 об/хвSiemens
Weiler E2002000 мм2000–16000 мм65/51 кВт1–900 об/хвWEILER SL2

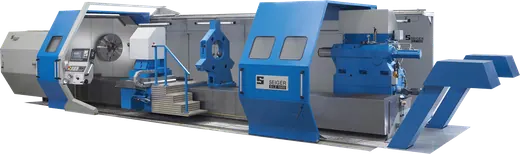

Seiger SLZ 15001600 мм3000–20000 мм70 кВт1–710 об/хвSiemens

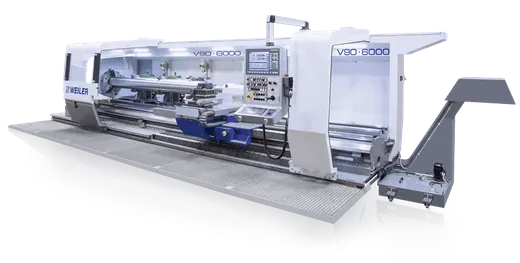

Weiler V90940 мм3000–12000 мм45/37 кВт1–900 об/хвWEILER SL2

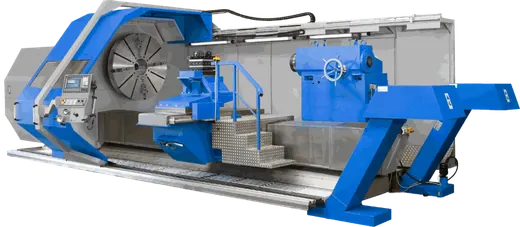

Seiger SLZ 20002000 мм3000–20000 мм70 кВт1–710 об/хвSiemens
Weiler V1101160 мм3000–12000 мм45/37 кВт1–900 об/хвWEILER SL2
Seiger SPL 1400 CG1400–2300 мм—30–46 кВт1–1200 об/хвHeidenhain MANUALplus 620 / Siemens
Seiger SPL 1400 LC1400–2300 мм—46–70 кВт1–700 об/хвHeidenhain MANUALplus 620 / Siemens

Питання й відповіді

Чи можна працювати на такому верстаті вручну?

Так. Верстати з циклічним керуванням мають електронні маховики: просту операцію виконують вручну, як на універсальному верстаті, а цикли вмикають там, де вони економлять час.

Чим цикли відрізняються від ЧПК?

На верстаті з циклами оператор складає обробку з готових циклів на пульті в діалозі, стоячи біля верстата. На верстаті з ЧПК програму пишуть заздалегідь, часто в CAM, а інструмент міняє револьверна головка — на серіях це швидше, але потрібен програміст.

Для чого планшайбові верстати Seiger SPL?

Для деталей, у яких діаметр набагато більший за довжину: великих фланців, дисків, кілець і коліс. Деталь кріплять на планшайбі, задньої бабки немає; діаметр над станиною — 1400–2300 мм, отвір шпинделя — 130–530 мм.
