Колонний свердлильний верстат: основний верстат цеху

Колонний верстат стоїть на підлозі: колона тримає свердлильну головку й стіл, який переміщують по висоті під деталь. Порівняно з настільним він має більший виліт, 225–325 мм, і хід шпинделя 100–200 мм, свердлить більші отвори й нарізає різьбу.

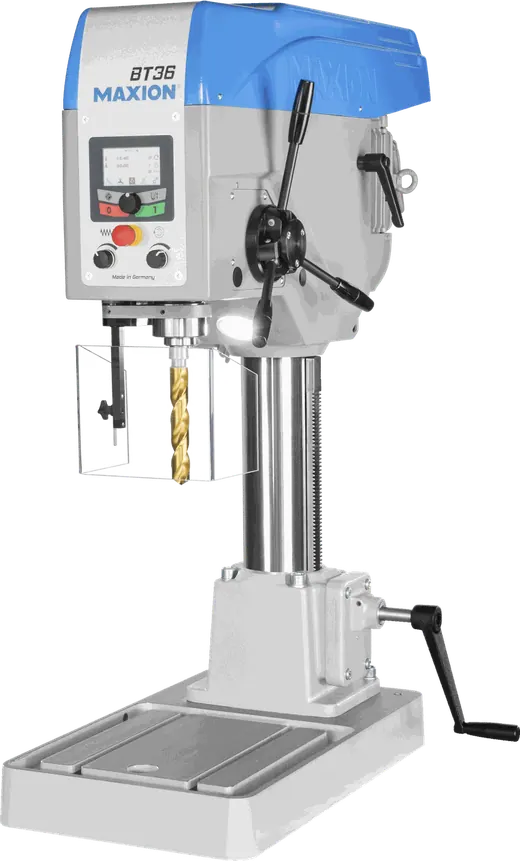

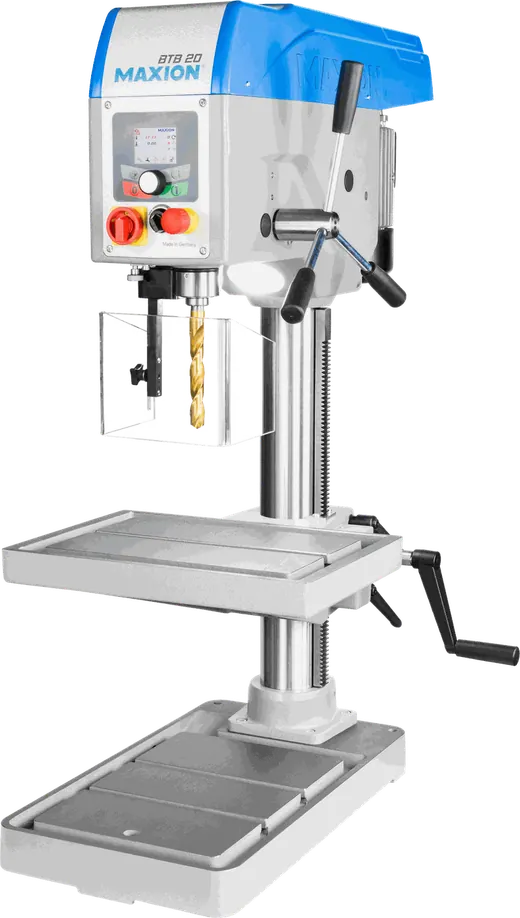

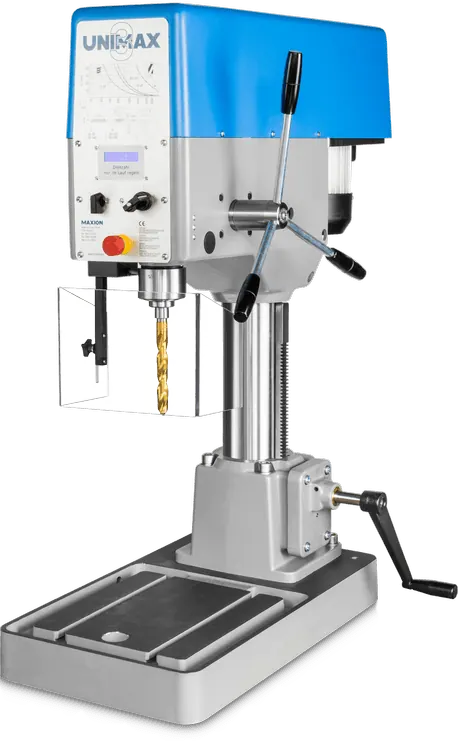

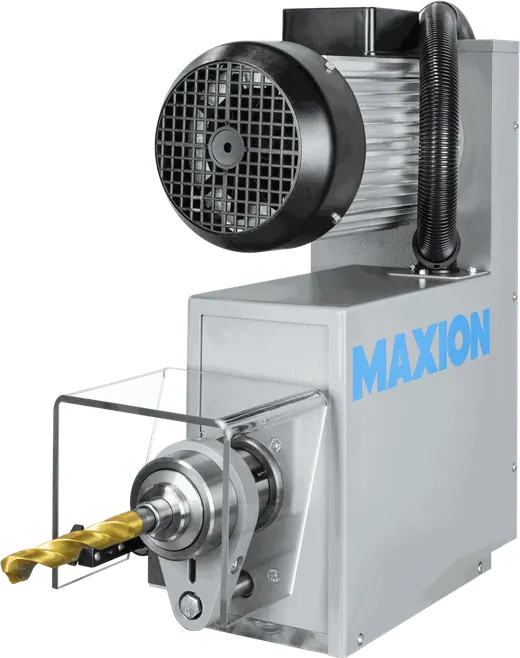

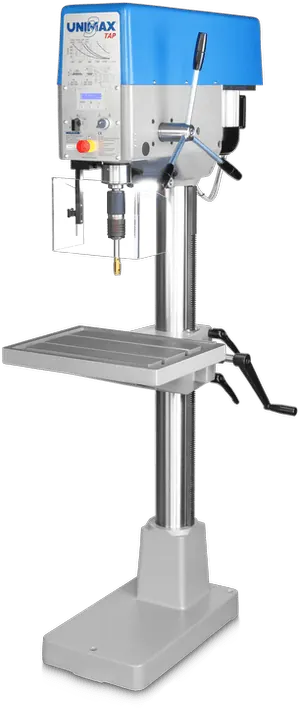

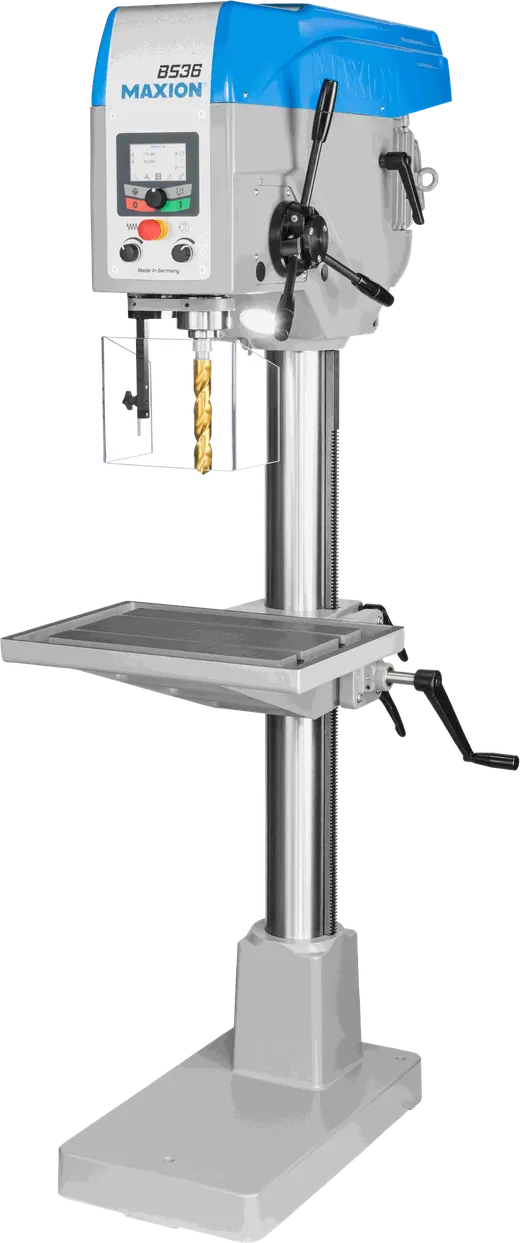

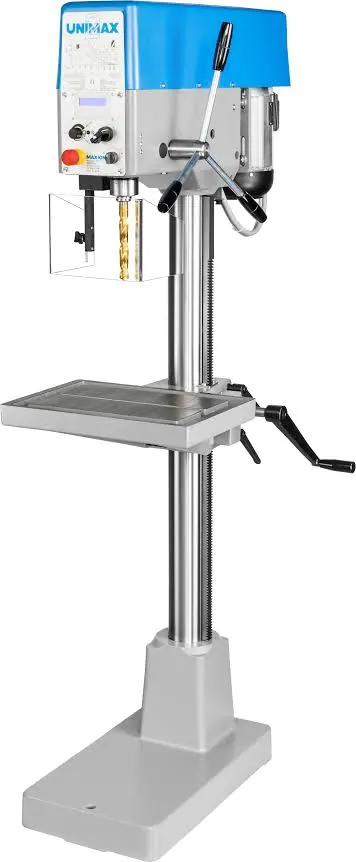

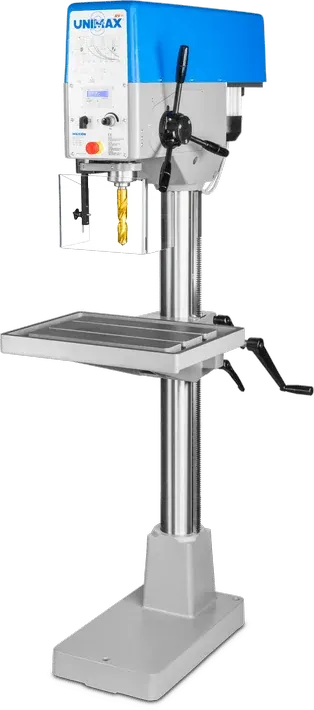

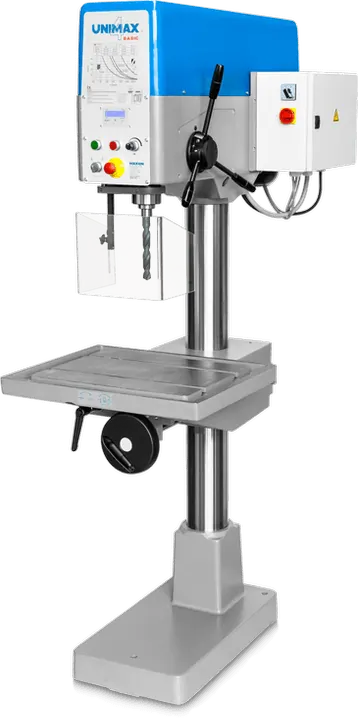

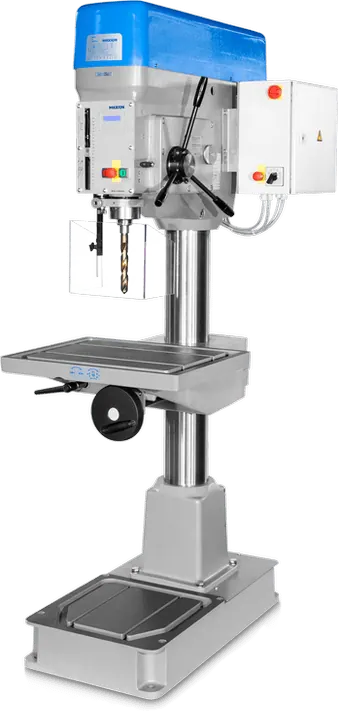

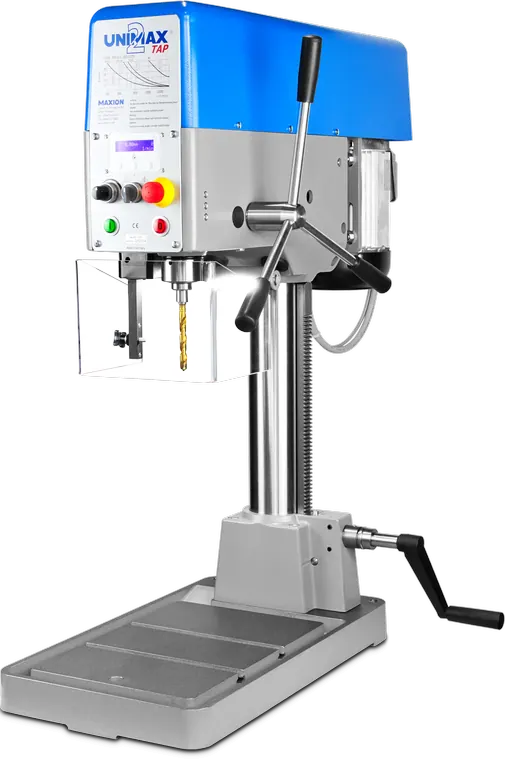

У каталозі — MAXION від Ø18 до Ø50 мм. MAXION UNIMAX 2 і MAXION UNIMAX 2 T — до Ø18 мм і різьба M12; MAXION BTB 20 — Ø20 мм; MAXION UNIMAX 3, MAXION UNIMAX 3 T і MAXION UNIMAX 3 AV — Ø25 мм і різьба M20, у версії AV — автоподача 30–400 мм/хв. MAXION BT 36 і MAXION BS 36 — Ø35 мм, конус MT 4, 4 кВт, автоподача 15–400 мм/хв, різьба M30. MAXION UNIMAX 4 Basic+ — Ø35 мм, MAXION UNIMAX 4 — Ø40 мм, 7,5 кВт, різьба M36 і програмовані цикли. Найбільший — MAXION BS 50 AVST: Ø50 мм, хід шпинделя 200 мм, різьба M45 і чотири фіксовані подачі. У MAXION H 25 AV шпиндель горизонтальний: Ø25 мм, різьба M5–M16 глибиною до 100 мм, автоподача 30–400 мм/хв.

Для малих отворів до Ø20 мм достатньо настільного верстата, для великих деталей і отворів далеко від краю — радіально-свердлильного. Серії різьб нарізають різьбонарізні верстати. UNIMAX 3 підготовлений під фрезерний пакет, але для регулярного фрезерування беріть свердлильно-фрезерний верстат. Загальні критерії вибору — на сторінці свердлильних верстатів.

Якщо колонний верстат обирають на заміну радянському, підбір виходить майже буквальним: у 2Н135 діаметр 35 мм, виліт 300 мм, конус Морзе 4 і 4 кВт — рівно те саме, що в MAXION BT 36, тож оснащення переходить без перехідників. Розбір за 2М112, 2Н135 і 2А135 — у статті чим замінити радянський свердлильний верстат.
