Різьбонарізні верстати по металу

Різьбонарізний верстат для серій різьб

Різьбонарізний верстат веде мітчик з подачею, рівною кроку різьби, і реверсує шпиндель, щоб вивести мітчик. Оператор не тисне на мітчик, тому різьба виходить рівною, а мітчики ламаються рідше. Це важливо, коли різьб десятки й сотні на зміну.

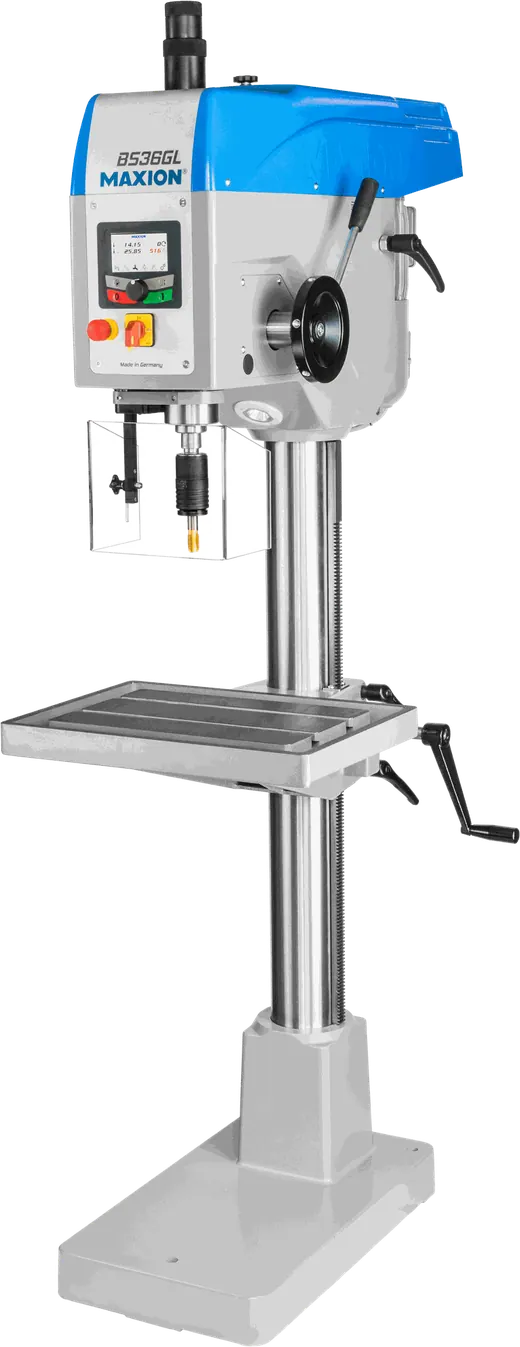

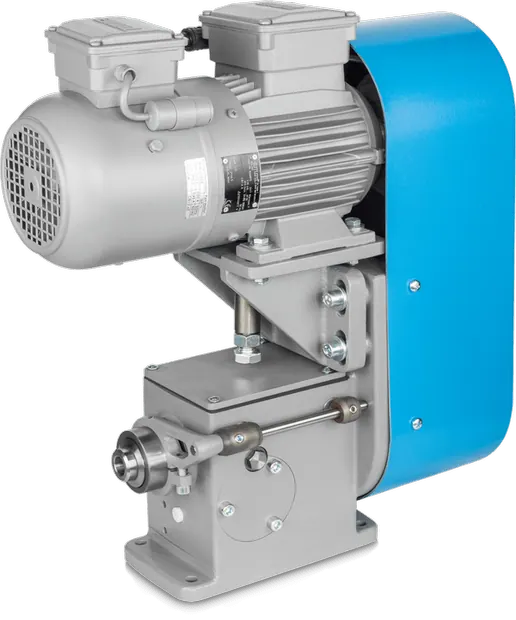

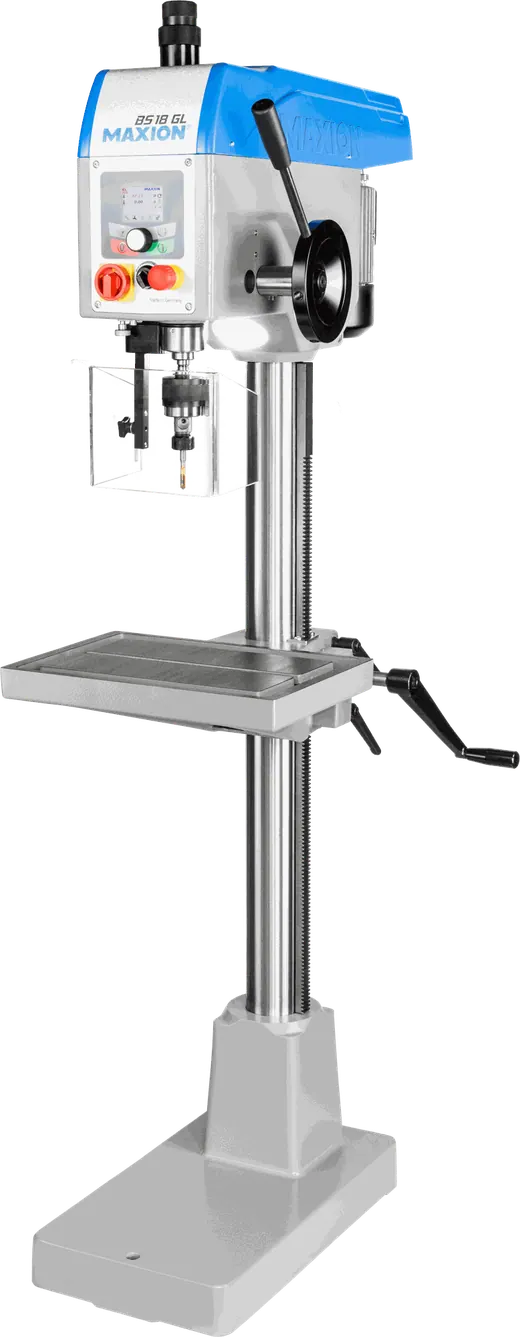

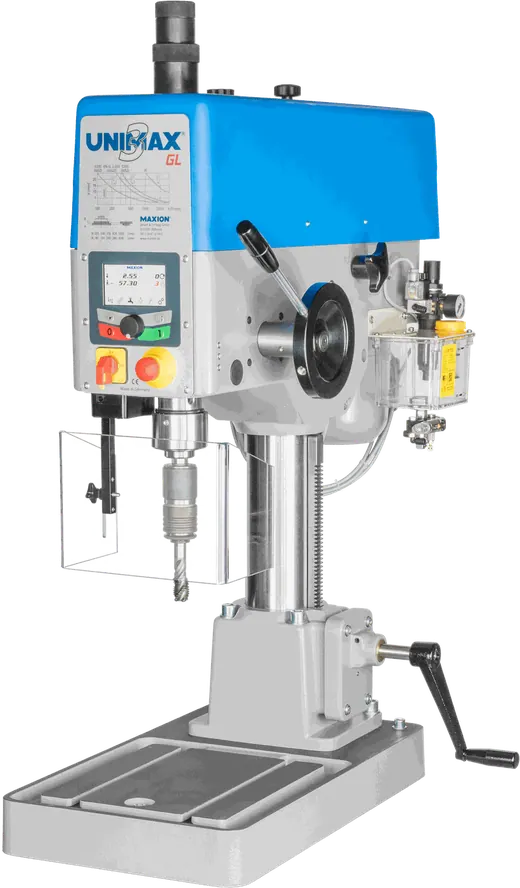

Спеціалізовані верстати серії GL. MAXION BT 18 GL і MAXION BS 18 GL — різьби M3–M10, до 1000 різьб на годину, 4 швидкості 320–1600 об/хв; BS — колонне виконання. MAXION UNIMAX 3 GL — M4–M20, 9 швидкостей. MAXION BT 36 GL і MAXION BS 36 GL — M5–M30, 5 швидкостей у двох діапазонах. MAXION H 15 GL — горизонтальне виконання на M3–M10. У BT 18 GL, UNIMAX 3 GL, BT 36 GL і H 15 GL крок задає ходовий гвинт.

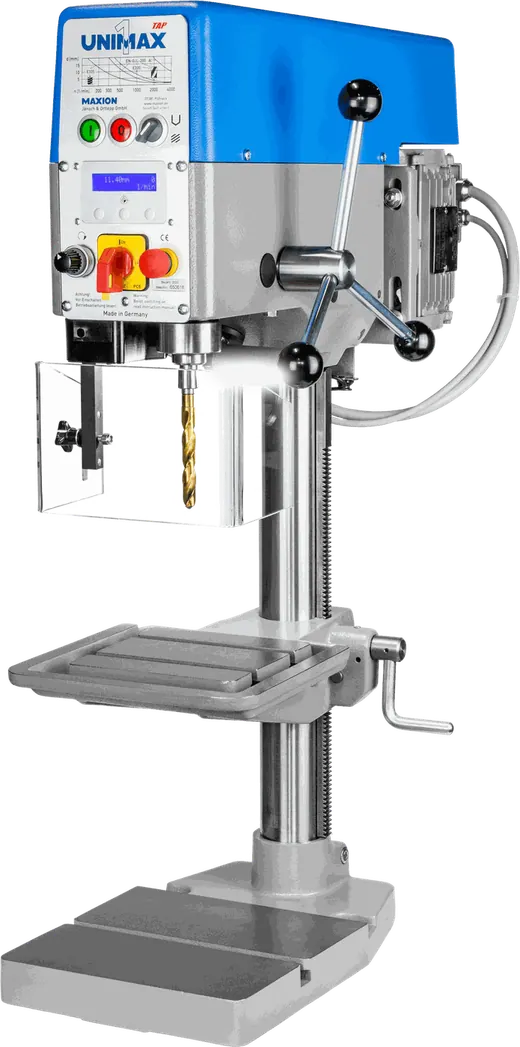

Моделі TAP — свердлильні верстати з функцією нарізання різьби: MAXION UNIMAX 1 TAP на M8, MAXION UNIMAX 2 TAP на M16 у сталі S235 і MAXION UNIMAX 3 TAP на M20. На одному верстаті — і отвір, і різьба.

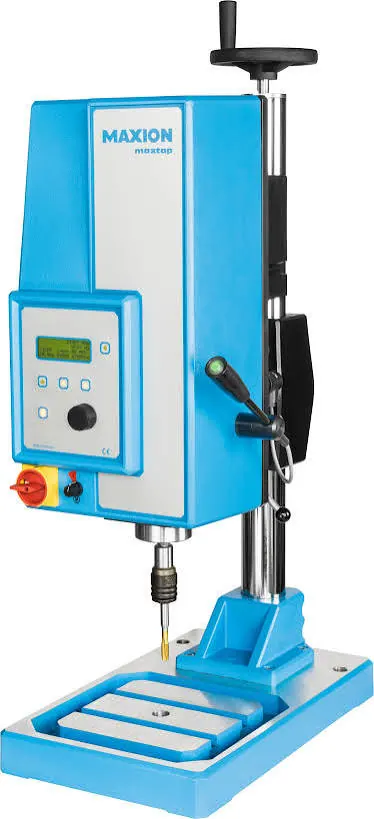

MAXION MAXTAP — програмована система на M1–M18 і глибину 45–75 мм. Вона контролює глибину й крутний момент і виявляє браковану різьбу прямо під час циклу. Крім нарізання, формує різьбу, встановлює різьбові вставки й перевіряє готові різьби.

Для свердління разом з різьбою до M45 дивіться колонні свердлильні верстати; головки GL і TAP ставлять на багатопозиційні установки MAXION BRK. Загальні критерії вибору — на сторінці свердлильних верстатів.
