Радіально-свердлильні верстати

Радіально-свердлильні верстати Weiler і LUNA Octans для отворів Ø50–Ø100 мм у великих деталях, виліт до 4000 мм.

3D-огляд: Свердлильні верстати

5 МОДЕЛЕЙ · 3D
СКРОЛЬТЕ — ВЕРСТАТ ЗБИРАЄТЬСЯ · ТЯГНІТЬ — ОБЕРТАЄТЬСЯ
05 / Моделі категорії

Оберіть модель

Як обрати

Радіально-свердлильний верстат: свердлити, не переставляючи деталь

У радіального верстата свердлильна головка переміщується вздовж рукава, а рукав повертається навколо колони й піднімається по ній. Тож шпиндель дістає будь-яку точку великої деталі, а важку заготовку не треба переставляти під кожен отвір. Такі верстати беруть для фланців, плит, рам і корпусів.

Weiler VO75 — до Ø75 мм, виліт 386–2000 мм, конус MT5, 7,5 кВт. Weiler VO100 і Weiler VO104 — до Ø100 мм, MT6, 11 кВт, виліт 580–2565 і 530–4000 мм. Weiler VOM50 — мобільне виконання на Ø50 мм з вильотом 1170–2070 мм.

LUNA Octans 50×12/1 — до Ø50 мм, виліт 350–1250 мм, хід шпинделя 315 мм, 16 швидкостей у діапазоні 25–2000 об/хв і 16 подач 0,04–3,2 мм/об. У стандартній комплектації — кубічний стіл 630×500×500 мм: на його бічних гранях закріплюють деталь, щоб свердлити збоку. Верстат важить 3000 кг.

Для деталей, які поміщаються на стіл, простіше взяти колонний свердлильний верстат. Загальні критерії вибору — на сторінці свердлильних верстатів.

Радіально-свердлильні верстати в каталозі

МодельСвердлінняВилітКонусПотужність

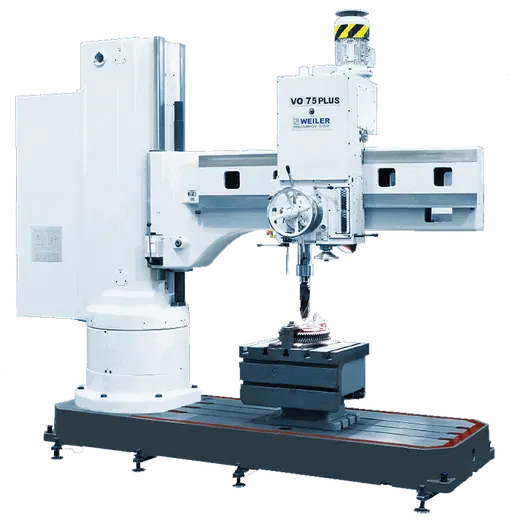

Weiler VO7575 мм386–2000 ммМорзе MT57,5 кВт

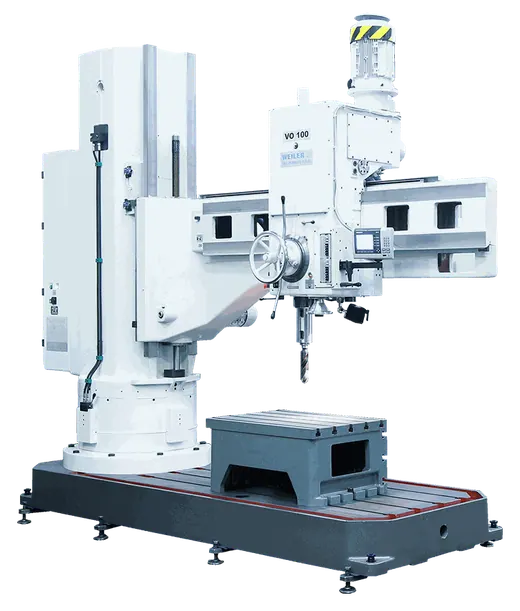

Weiler VO100100 мм580–2565 ммМорзе MT611 кВт

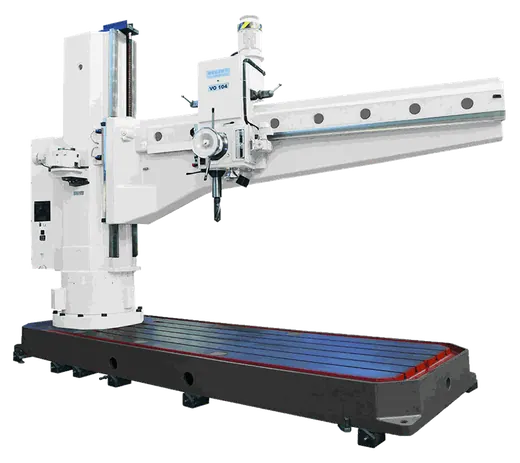

Weiler VO104100 мм530–4000 ммМорзе MT611 кВт

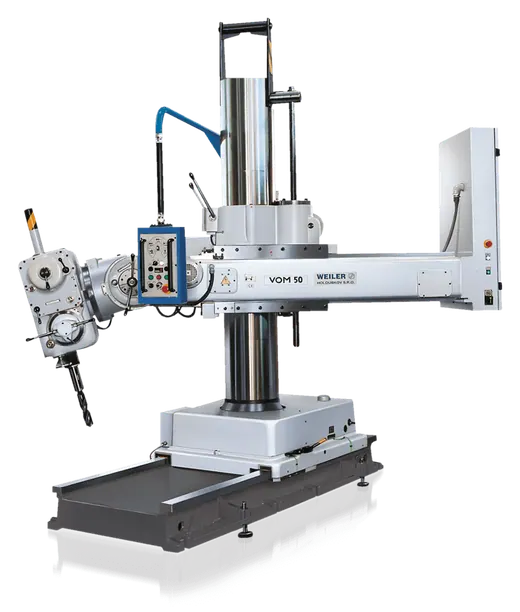

Weiler VOM5050 мм1170–2070 ммМорзе MT54 кВт
LUNA Octans 50×12/150 мм350–1250 ммМорзе MT54 кВт

Питання й відповіді

Що таке виліт шпинделя?

Відстань від осі шпинделя до колони. Для радіального верстата вказують діапазон — найменший і найбільший виліт, у межах якого головка ходить по рукаву. Усі отвори деталі мають уміститися в цей діапазон.

Що надіслати для підбору?

Найбільший діаметр отвору, матеріал, габарити й масу деталі, як далеко від краю лежать отвори і чи треба нарізати різьбу.

Не впевнені, яка модель підійде?

Надішліть параметри деталі — підберемо і прорахуємо.
