Безцентрово-шліфувальні верстати

Безцентрово-шліфувальні верстати Palmary PC: діаметри Ø1–160 мм, ручні, з сервоподачею та NC — для серій коротких деталей.

3D-огляд: Шліфувальні верстати

17 МОДЕЛЕЙ · 3D
СКРОЛЬТЕ — ВЕРСТАТ ЗБИРАЄТЬСЯ · ТЯГНІТЬ — ОБЕРТАЄТЬСЯ
17 / Моделі категорії

Оберіть модель

Як обрати

Безцентрове шліфування: коли деталей багато

У безцентровому верстаті деталь не затискають: вона лежить на ножі між шліфувальним і ведучим кругами, які самі її обертають і подають. Через це немає ні центрів, ні патрона, ні часу на встановлення — деталі йдуть одна за одною. Це найшвидший спосіб шліфувати штифти, осі, ролики, втулки й пруток.

У каталозі — сімнадцять моделей Palmary PC трьох виконань. Palmary PC-12 і PC-18 — базові, Ø1–80 мм, круг 305×205×120 і 455×205×228 мм, 7,5 і 11,2 кВт. Версії S — із сервоподачею, Palmary PC-20S бере Ø1–160 мм із кругом 610×305×304 мм і 15 кВт. Версії S-NC додають числове керування циклом. Заявлена точність — 0,001 мм, маса моделей — від 1650 до 5100 кг.

Якщо деталь довга або має уступи й галтелі, потрібні круглошліфувальні верстати — там деталь тримають у центрах. Як порівнювати шліфувальні верстати — на сторінці шліфувальних верстатів.

Безцентрово-шліфувальні верстати в каталозі

МодельДіаметриКругПотужністьМаса

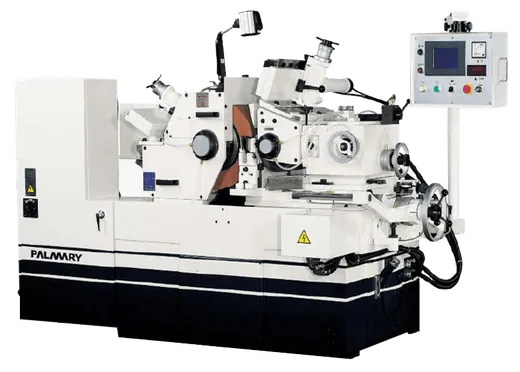

Palmary PC-12Ø1–80 мм305 × 205 × 120 мм7,5 кВт1800 кг
Palmary PC-18Ø1–80 мм455 × 205 × 228 мм11,2 кВт2000 кг
Palmary PC-1810Ø1–80 мм455 × 305 × 228 мм11,2 кВт3000 кг
Palmary PC-20Ø1–160 мм610 × 305 × 304 мм15 кВт3000 кг
Palmary PC-12SØ1–80 мм305 × 205 × 120 мм7,5 кВт1650 кг
Palmary PC-18SØ1–80 мм455 × 205 × 228 мм11,2 кВт2200 кг
Palmary PC-1810SØ1–80 мм455 × 305 × 228 мм11,2 кВт2950 кг
Palmary PC-1812SØ1–80 мм455 × 305 × 228 мм11,2 кВт3400 кг
Palmary PC-20SØ1–160 мм610 × 305 × 304 мм15 кВт3700 кг
Palmary PC-12S-NCØ1–80 мм305 × 205 × 120 мм7,5 кВт1750 кг
Palmary PC-18S-NCØ1–80 мм455 × 205 × 228 мм11,2 кВт2200 кг
Palmary PC-1810S-NCØ1–80 мм455 × 305 × 228 мм11,2 кВт3000 кг
Palmary PC-1812S-NCØ1–80 мм455 × 305 × 228 мм11,2 кВт3400 кг
Palmary PC-20S-NCØ1–160 мм610 × 305 × 304 мм15 кВт3000 кг
Palmary PC-24SØ1–100 мм610 × 255×Ø127 мм11,2 кВт4500 кг
Palmary PC-2410SØ1–100 мм610 × 255×Ø127 мм11,2 кВт4600 кг
Palmary PC-2412SØ1–100 мм610 × 305×Ø127 мм11,2 кВт5100 кг

Питання й відповіді

Які деталі підходять для безцентрового шліфування?

Прості тіла обертання без різких уступів: штифти, валики, осі, ролики, втулки, пруток. Що більша партія, то помітніша вигода — на встановлення деталі час не витрачається взагалі.

Чим відрізняються виконання PC, PC-S і PC-S-NC?

PC — базове виконання, PC-S — із сервоподачею ведучого круга, PC-S-NC — із числовим керуванням циклом. Механіка й діаметри збігаються всередині кожного типорозміру, різниця в тому, скільки роботи бере на себе верстат.

Не впевнені, яка модель підійде?

Надішліть параметри деталі — підберемо і прорахуємо.
