Круглошліфувальні верстати по металу

Круглошліфувальні верстати LUNA Atlas C і Palmary GU: діаметри 5–800 мм, відстань між центрами 400–5000 мм, шорсткість до Ra 0,04 мкм.

3D-огляд: Шліфувальні верстати

21 МОДЕЛЬ · 3D
СКРОЛЬТЕ — ВЕРСТАТ ЗБИРАЄТЬСЯ · ТЯГНІТЬ — ОБЕРТАЄТЬСЯ
21 / Моделі категорії

Оберіть модель

Як обрати

Круглошліфувальний верстат: діаметр і довжина вала

Круглошліфувальний верстат виводить циліндричні поверхні після токарної обробки й термообробки: шийки під підшипники, посадкові місця, конуси, торці, а з внутрішньошліфувальним пристроєм — і отвори. Деталь обертається в центрах або патроні, круг знімає припуск із зовнішнього боку.

Ряд LUNA Atlas C охоплює майже весь діапазон: LUNA Atlas C 1420 — Ø5–200 мм і 500 або 750 мм між центрами, LUNA Atlas C 1432 — Ø8–320 мм, 1000 або 1500 мм і шорсткість до Ra 0,04 мкм, C 1450 і C 1463 — Ø25–630 мм із відстанню до 5000 мм, а C 1380A бере вали Ø50–800 мм. Тайванські Palmary GU у виконанні S — універсальні верстати з відстанню між центрами 400–2000 мм: у назві зашито діаметр і довжину, наприклад GU32x100S — Ø320 мм і 1000 мм.

Якщо цикл має йти сам, є круглошліфувальні з NC і з ЧПК. Для серій коротких деталей без центрів — безцентрове шліфування. Як порівнювати — на сторінці шліфувальних верстатів.

Круглошліфувальні верстати в каталозі

МодельДіаметриМіж центрамиШорсткістьПотужність
LUNA Atlas C 14205–200 мм500 / 750 ммRa 0,16 мкм5,5 кВт
LUNA Atlas C 14328–320 мм1000 / 1500 ммRa 0,04 мкм4 кВт

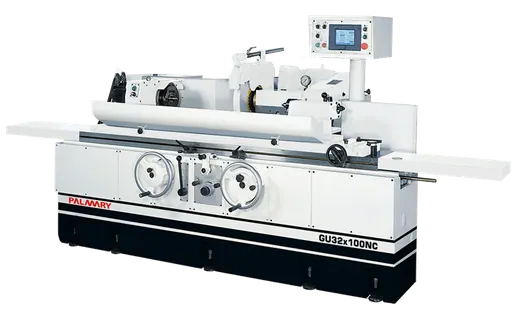

Palmary GU20x40S—400 мм—2,1 кВт
LUNA Atlas C 1432B8–320 мм1000 / 1500 ммRa 0,2 мкм4 кВт
Palmary GU32x60S—600 мм—3,75 кВт
LUNA Atlas C 1432H8–320 мм2000 / 3000 ммЗа технічною пропозицією7,5 кВт
Palmary GU42x60S—600 мм—3,75 кВт
LUNA Atlas C 145025–500 мм1500–4000 ммRa 0,32 мкм5 / 7,5 кВт
Palmary GU32x100S—1000 мм—3,75 кВт
LUNA Atlas C 146330–630 мм2000–5000 ммЗа технічною пропозицією7 / 11 кВт
Palmary GU42x100S—1000 мм—3,75 кВт
LUNA Atlas C 13208–200 мм500 / 750 ммRa 0,2 мкм5,5 кВт
Palmary GU32x150S—1500 мм—3,75 кВт
LUNA Atlas C 13328–320 мм1000 / 1500 ммRa 0,2 мкм11 кВт
Palmary GU42x150S—1500 мм—3,75 кВт
LUNA Atlas C 1332H8–320 мм2000 / 3000 ммRa 0,32 мкм11 кВт
Palmary GU32x200S—2000 мм—3,75 кВт
LUNA Atlas C 135025–500 мм1500–4000 ммRa 0,32 мкм15 кВт
Palmary GU42x200S—2000 мм—3,75 кВт
LUNA Atlas C 136330–630 мм2000–5000 ммRa 0,32 мкм22 кВт
LUNA Atlas C 1380A50–800 мм3000–5000 ммRa 0,32 мкм22 кВт

Питання й відповіді

Чи можна шліфувати отвори?

Так, для цього потрібен внутрішньошліфувальний пристрій — окрема головка з меншим кругом. Її наявність і діапазон отворів узгоджують у комплектації, тому вкажіть діаметр і глибину отвору в заявці.

Як читати назву Palmary GU?

Перше число — найбільший діаметр над столом у сантиметрах, друге — відстань між центрами: GU20x40S — Ø200 мм і 400 мм, GU42x200S — Ø420 мм і 2000 мм. Літера S означає універсальне виконання, NC — версію з числовим керуванням.

Не впевнені, яка модель підійде?

Надішліть параметри деталі — підберемо і прорахуємо.
